產品描述：

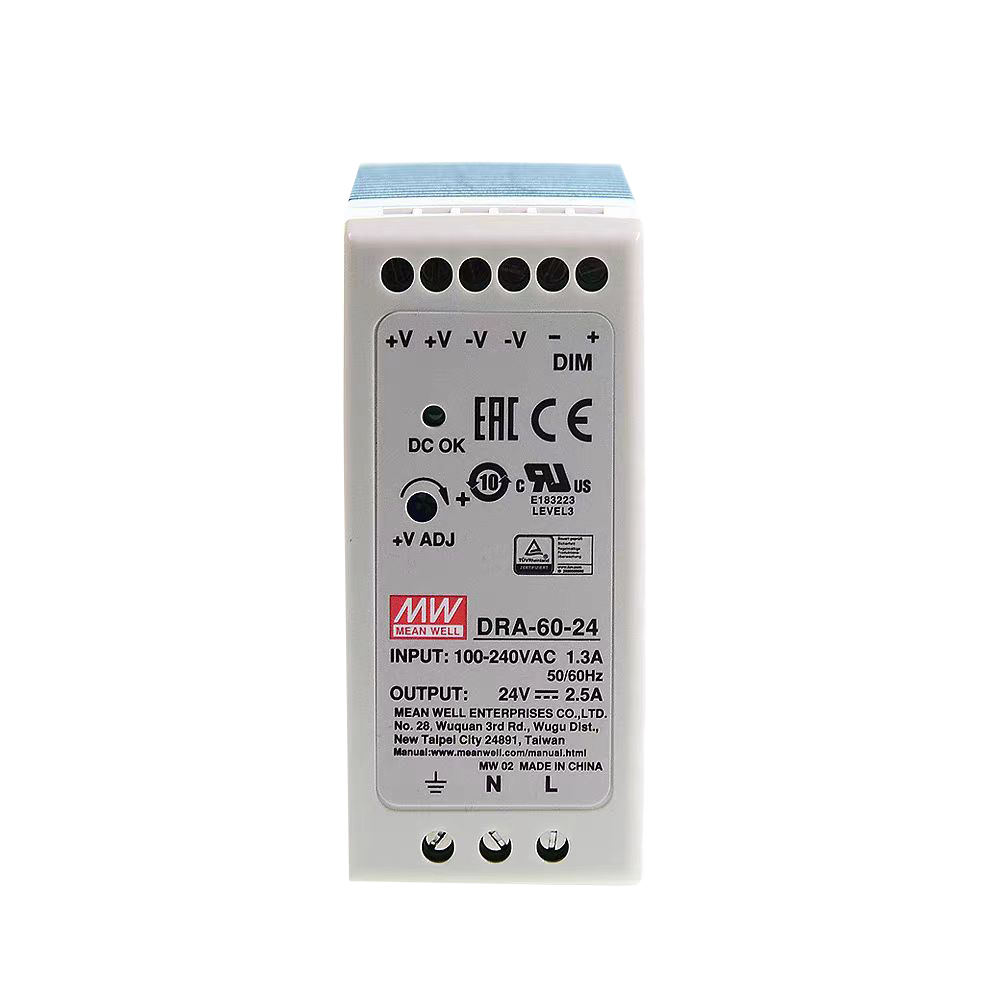

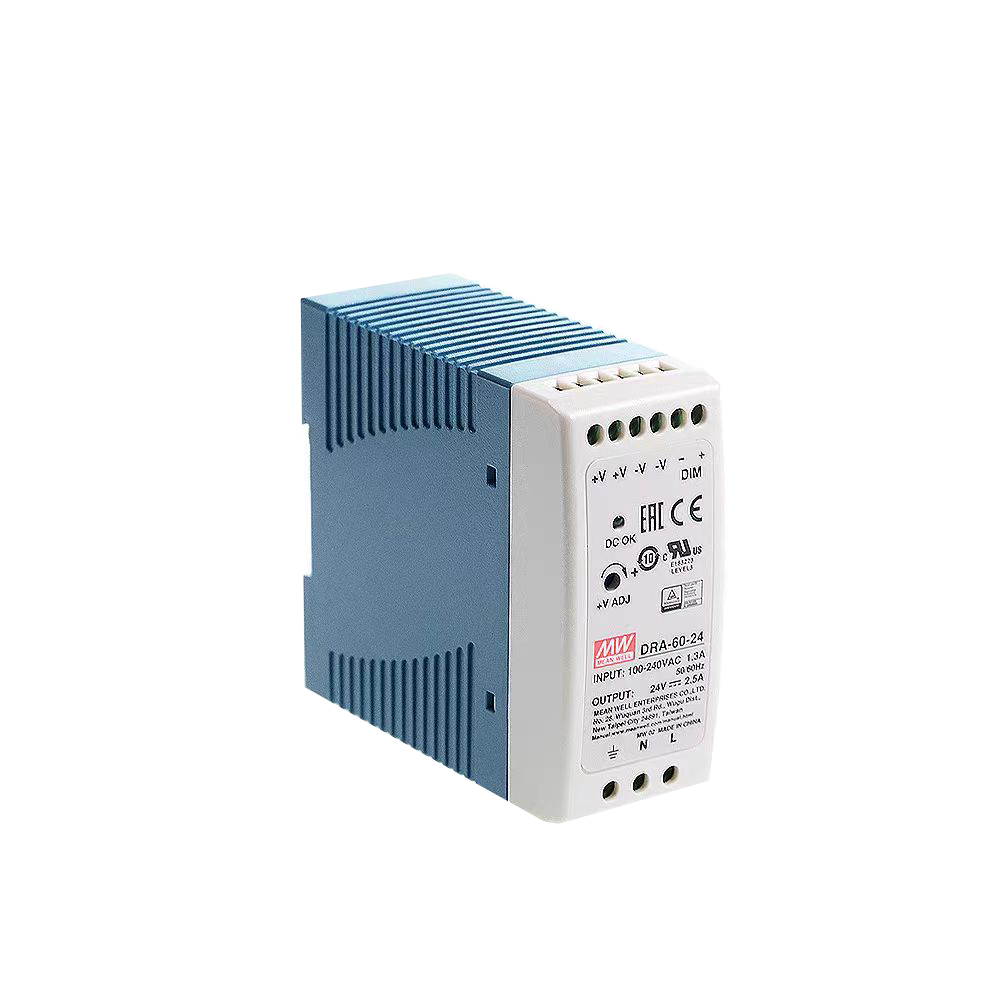

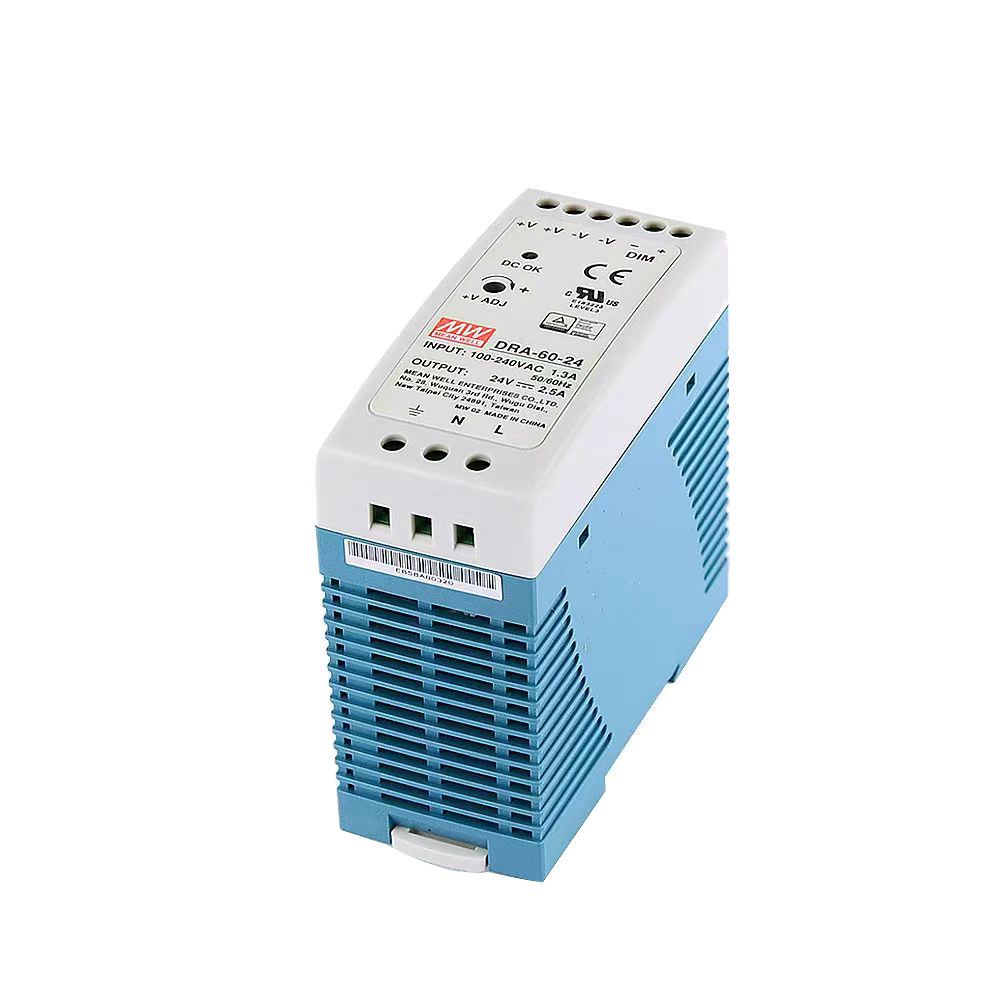

DRA-60是一款符合德國工業標準60W交變直流導軌型電源供應器，輸出電流可調節。用戶可以輕松的通過三種方式之一(1-10VdC/PWM信號1電阻)來調整恒流值。這種機型可以安裝在符合德國工業標準TS-35/ 7.5或15的導軌上;另外，這機身寬度僅40mm,適合安裝于一個有限的空間，DRA-60采用從90Vac到264Vac全范圍交流輸入。效率高達87%，整個系列可以工作在自然風冷，-30℃到70℃的條件下。
產品特性：
?國際通用全范圍交流輸入
?保護種類：短路/過負載/過電壓

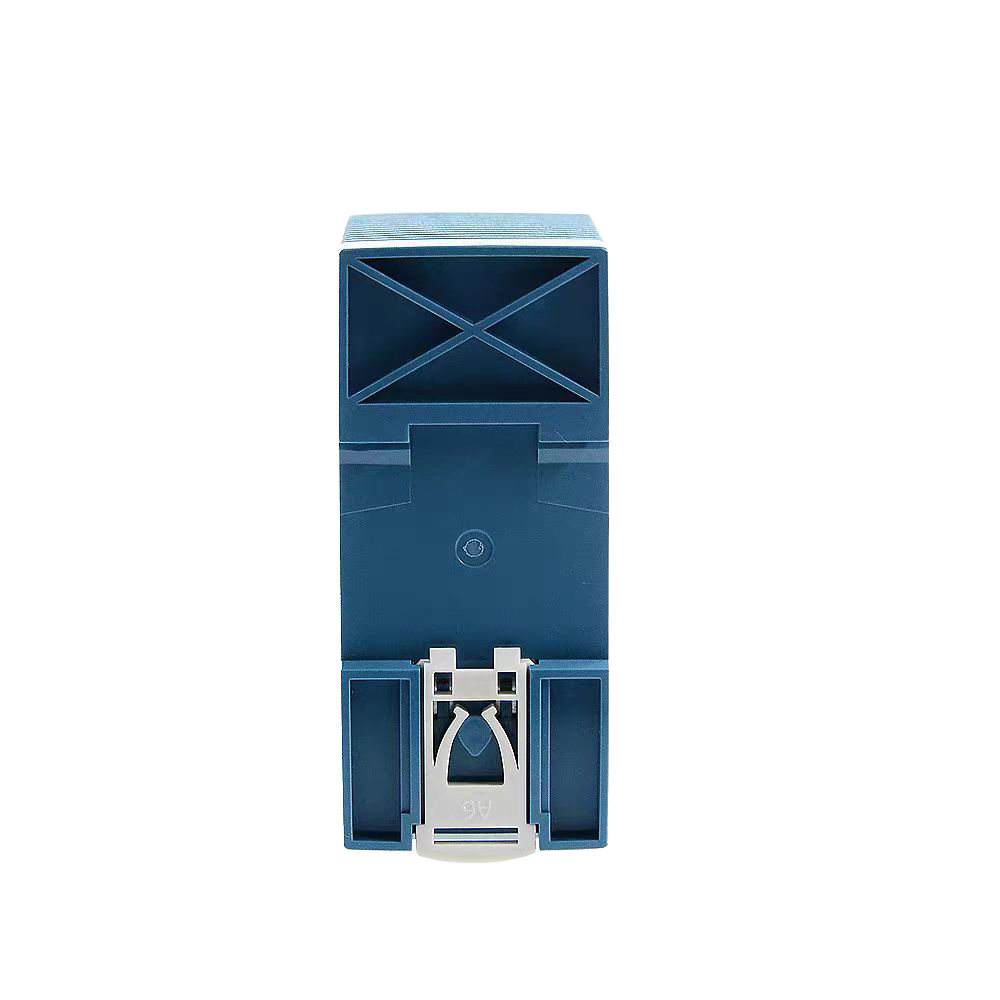

?可以裝在TS-35/7.5或15上
?輸出電壓通過內部電位器調整
?輸出電流通過外部1~10Vdc或PWM信號或電阻調整
?自然風冷
?通過LPS(限功率電源)測試
?電源啟動LED指示燈
?100%滿載老化
產品應用：
?機器視覺檢測系統
?植物栽培系統
機型編碼：
產品參數：
型號 DRA-60-12 DRA-60-24 輸出 直流電壓 12V 24V 恒流范圍 3 ~ 12V 3 ~ 24V 額定電流 5A 2.5A 電流范圍 0 ~ 5A 0 ~ 2.5A 額定功率 60W 60W 紋波與噪聲備注2 120mVp-p 150mVp-p 電壓調整范圍 12 ~ 15V 24 ~ 30V 電壓精度備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% 啟動、上升時間備注4 400ms, 90ms/230VAC 800ms, 90ms/115VAC(滿載時) 保持時間(Typ.) 50ms/230VAC 10ms/115VAC(滿載時) 輸入 電壓范圍 90 ~ 264VAC 127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入] 頻率范圍 47 ~ 63Hz 效率(Typ.) 85% 87% 交流電流(Typ.) 1.3A/115VAC 0.8A/230VAC 浪涌電流(Typ.) 冷啟動30A/115VAC 60A/230VAC 保護 過負載 額定輸出功率的95%~ 108% 保護模式:恒流限制模式，負載異常條件移除后可自動恢復 過電壓 14.49 ~ 18.63V 28.98 ~ 37.26V 保護模式:關斷輸出電壓，電源重啟后可恢復正常輸出 環境 工作溫度 -30～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注5)安全規范 UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61204-3,A級輕工業標準,EAC TP TC 020 其它 MTBF 2930.8K hrs min. Telcordia SR-332 (Bellcore) ; 436.4K hrs min. MIL-HDBK-217F (25℃) 尺寸 40*90*100mm (W*H*D) 包裝 0.3Kg; 42pcs/13.6Kg/0.82CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 啟動時間是在冷機啟動下測得，快速開關機可能會延長啟動時間。
5. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
EMC測試方法的指引，請參照“EMI測試聲明書”。
6. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm? 底部距離20mm? 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
