產品描述：

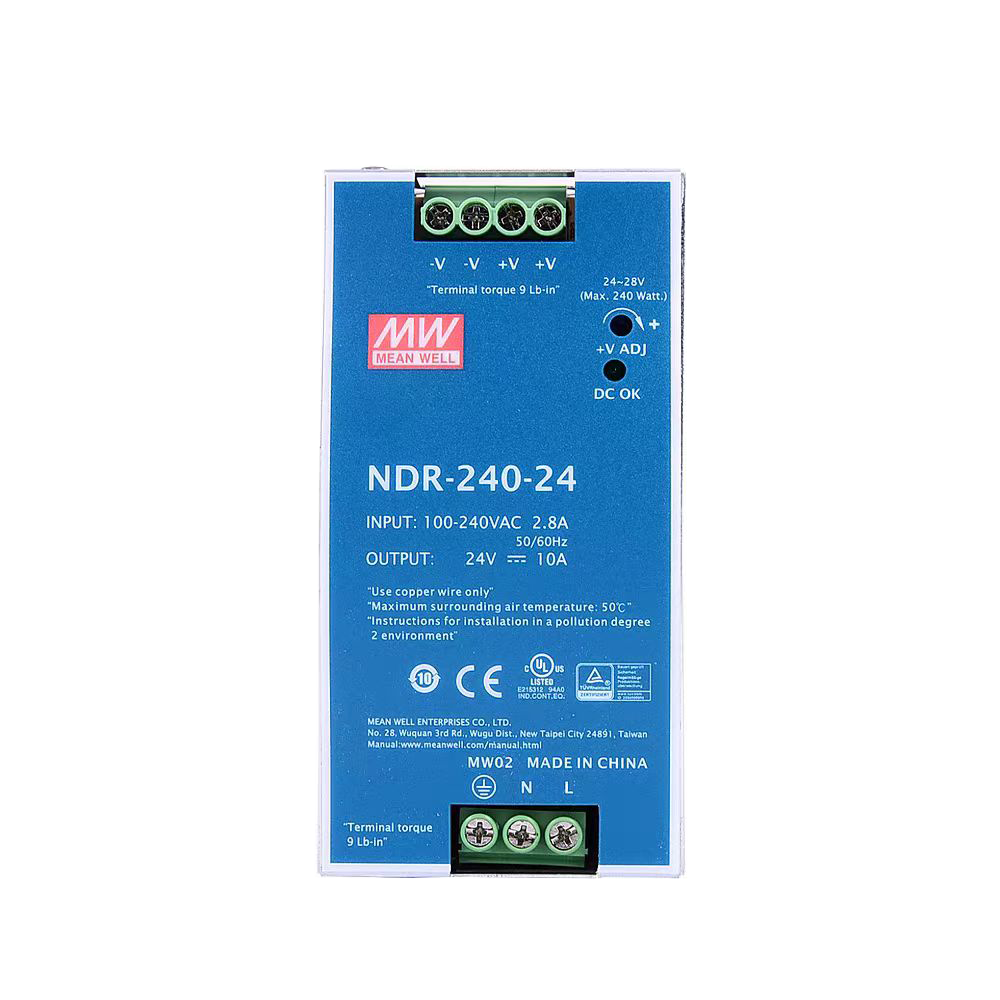

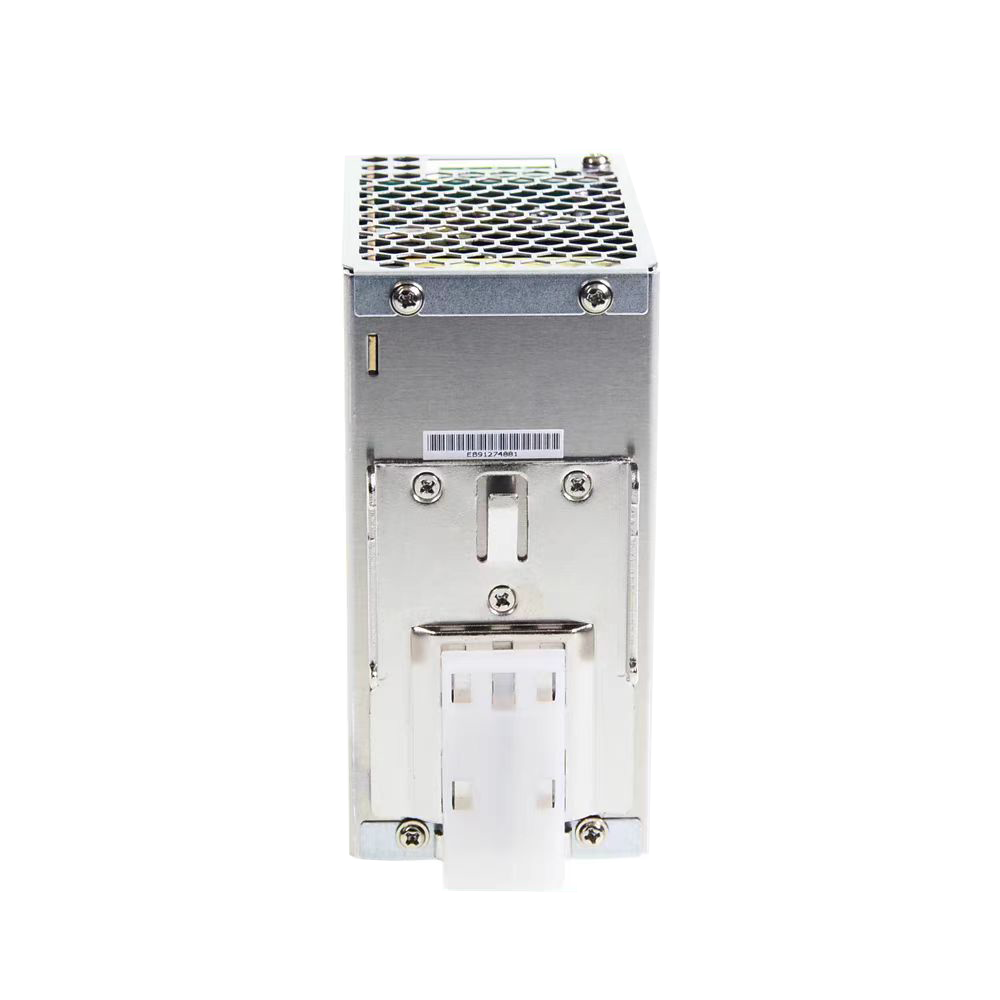

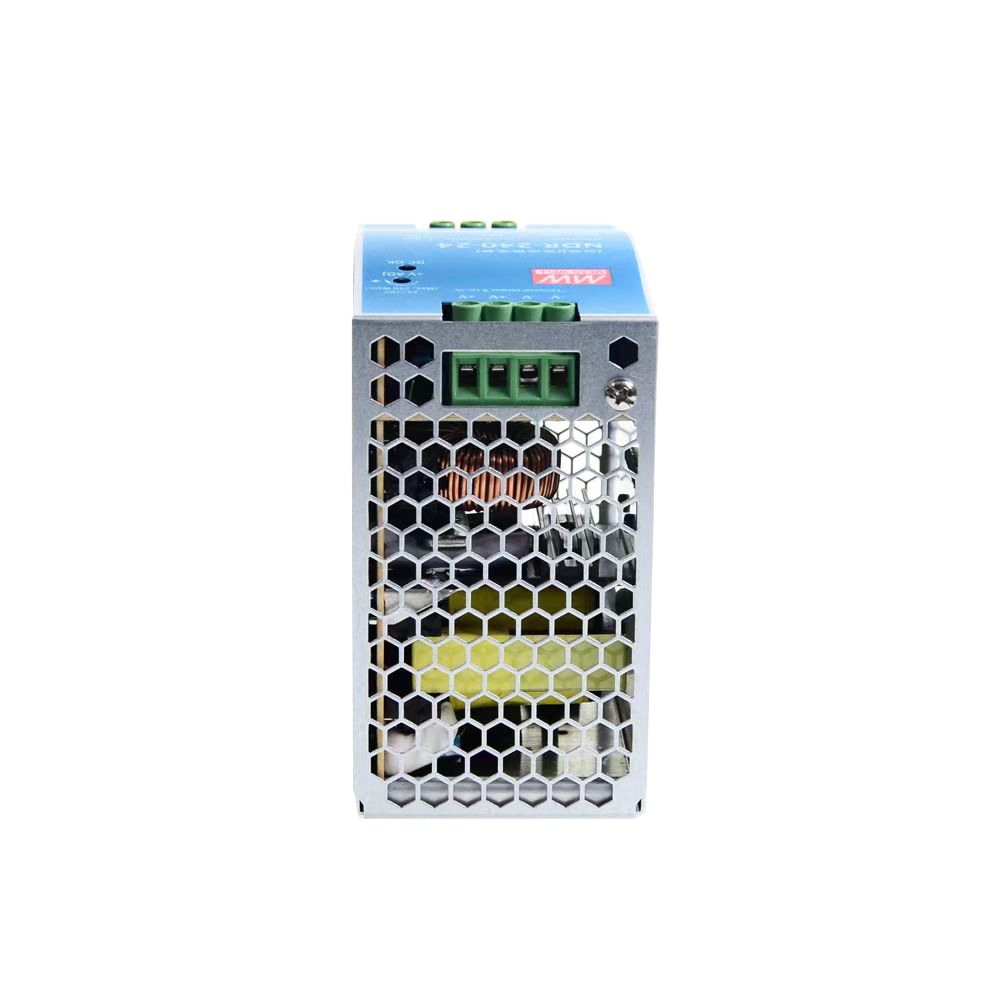

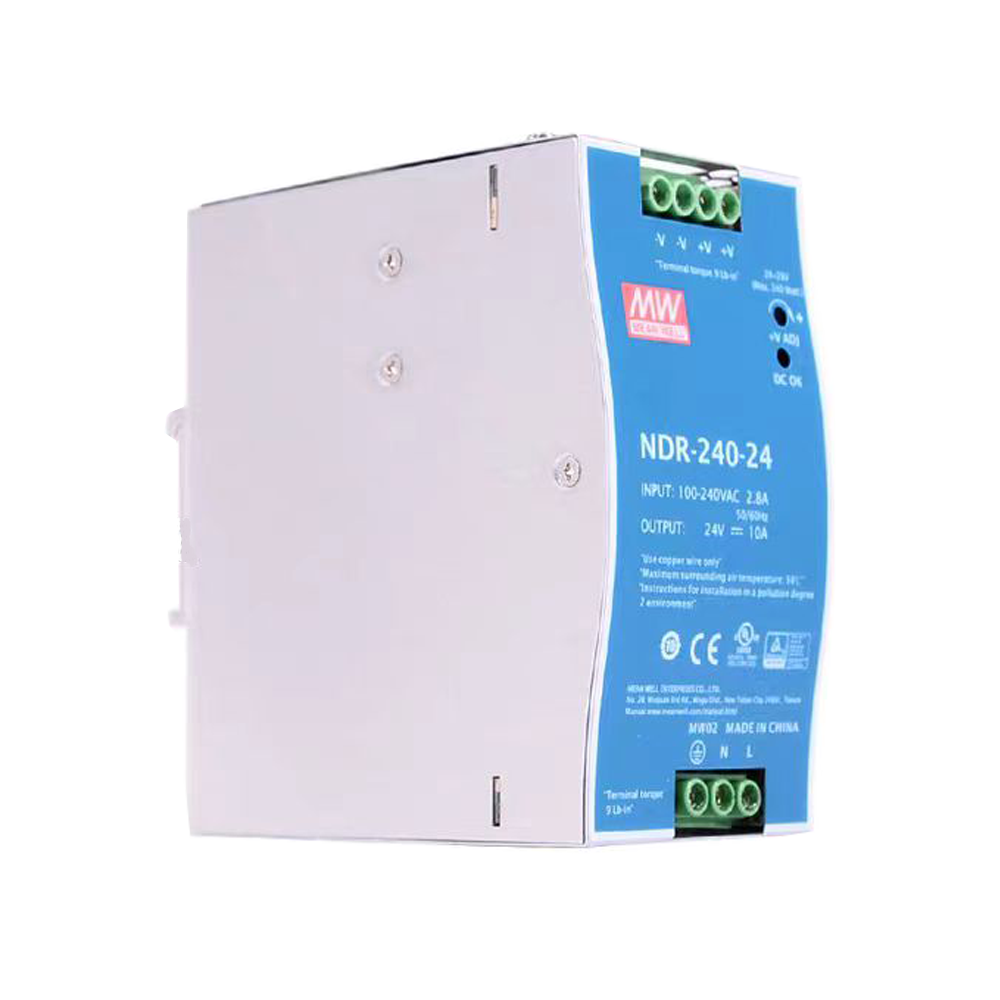

NDR-240是一款經濟薄型符合德國工業標準的240W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15的軌道上,在允許節約空間櫥柜內本體被設計為63毫米寬度,整個系列都采用從90Vac到264Vac全范 圍交流輸入,并均符合BS EN/EN61000-3-2標準關于歐盟指定的諧波電流規范。
NDR-240是用金屬外殼設計,便于提高機臺散熱消耗,工作效率高達90%,在空氣循環條件下整個系列能工作在-20℃到70℃環境溫度中,它具備恒流模式過載保護功能,適合各種各樣的電感性或電容性負載應用,完整的保護功能及符合工業控制設備(UL508,TUV BS EN/EN62368-1及其他)相關認證,使NDR-240成為一個極具競爭力的工業應用的電源解決方案。
產品特性：
?國際通用全范圍交流輸入
.具有主動式PFC功能
?保護種類：短路/過負載/過電壓/過溫度
?可以裝在TS-35/7.5或15上
?UL508(工業控制設備)認證通過
?BS EN/EN61000-6-2(BS EN/EN50082-2)工業抗擾度
?自然風冷
?100%滿載老化
產品應用：
?工業控制系統
?半導體制造設備
?工廠自動化
?機電設備

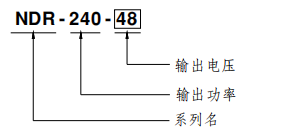

機型編碼：
產品參數：
型號 NDR-240-24 NDR-240-48 輸出 直流電壓 24V 48V 額定電流 10A 5A 電流范圍 0 ~ 10A 0 ~ 5A 額定功率 240W 240W 紋波與噪聲備注2 150mVp-p 150mVp-p 電壓調整范圍 24 ~ 28V 48 ~ 55V 電壓精度備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% 啟動、上升時間 1500ms,100ms/230VAC 3000ms, 100ms/115VAC(滿載時) 保持時間(Typ.) 28ms/230VAC 22ms/115VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) PF>0.98/115VAC, PF>0.95/230VAC at full load 效率(Typ.) 88.5% 90% 交流電流(Typ.) 2.5A/115VAC 1.3A/230VAC 浪涌電流(Typ.) 20A/115VAC 35A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 額定輸出功率的105%~ 130% 保護模式:恒流模式，負載異常條件移除后可自動恢復 過電壓 29 ~ 33V 56 ~ 65V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，電源重啟后可恢復正常輸出 環境 工作溫度 -20～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 安規和電磁兼容
(備注6)安全規范 UL508,EAC TP TC 004, BSMI CNS14336-1,TUV BS EN/EN62368-1, IS13252(Part1)/IEC60950-1,
KC K60950-1(for 48V only)認證通過耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B, BS EN/EN61000-3-2,-3,EAC TP TC 020,CNS13438,
KSC 9832(for 48V only)電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3,重工業標準, EAC TP TC 020,KSC 9835(for 48V only) 其它 MTBF 1645.2K hrs min. Telcordia SR-332 (Bellcore) ; 230.2K hrs min. MIL-HDBK-217F (25℃) 尺寸 63*125.2*113.5mm (W*H*D) 包裝 1Kg; 12pcs/13Kg/1.22CUFT
