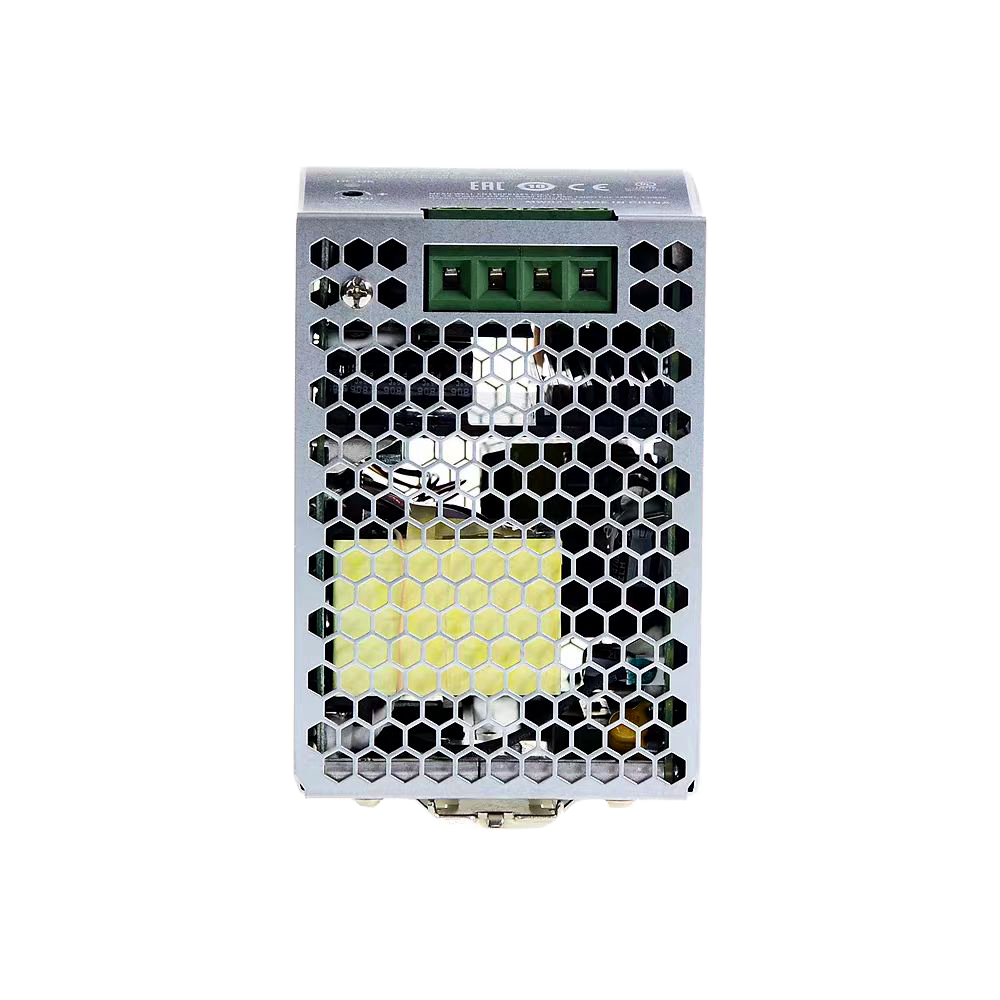

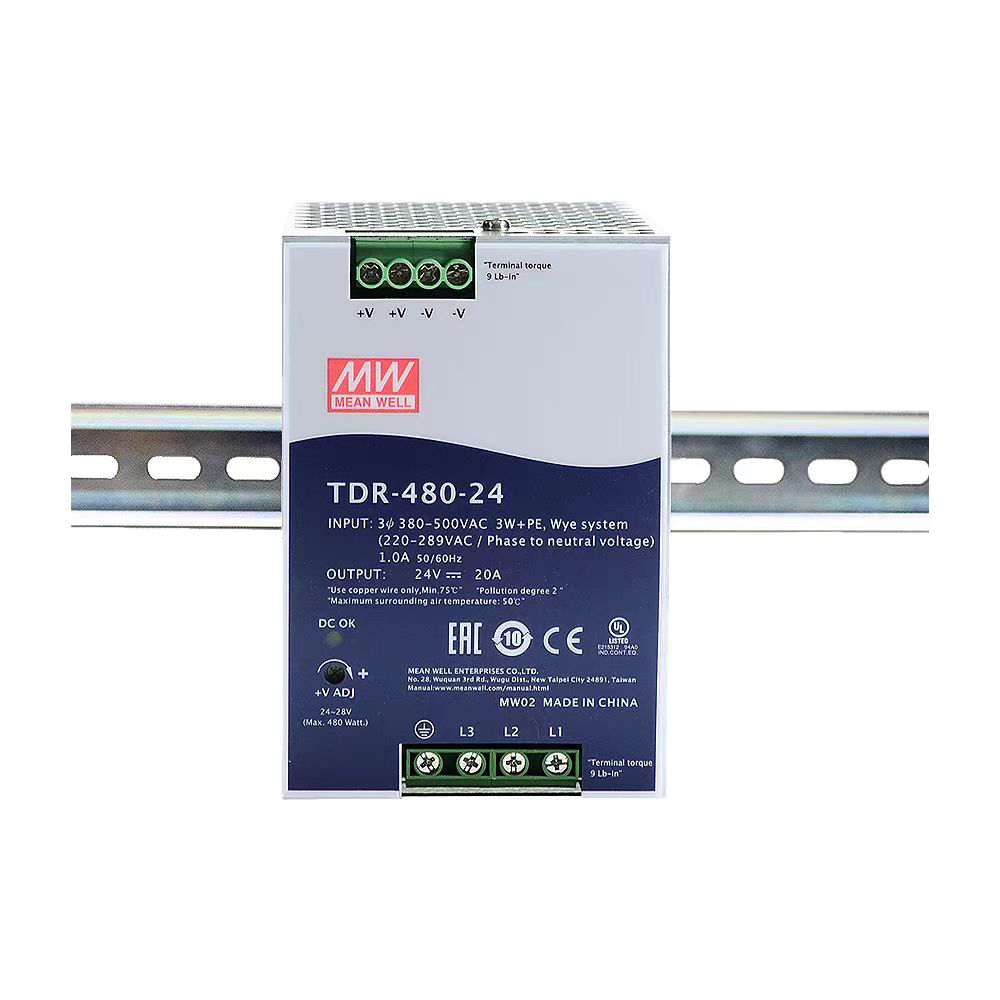

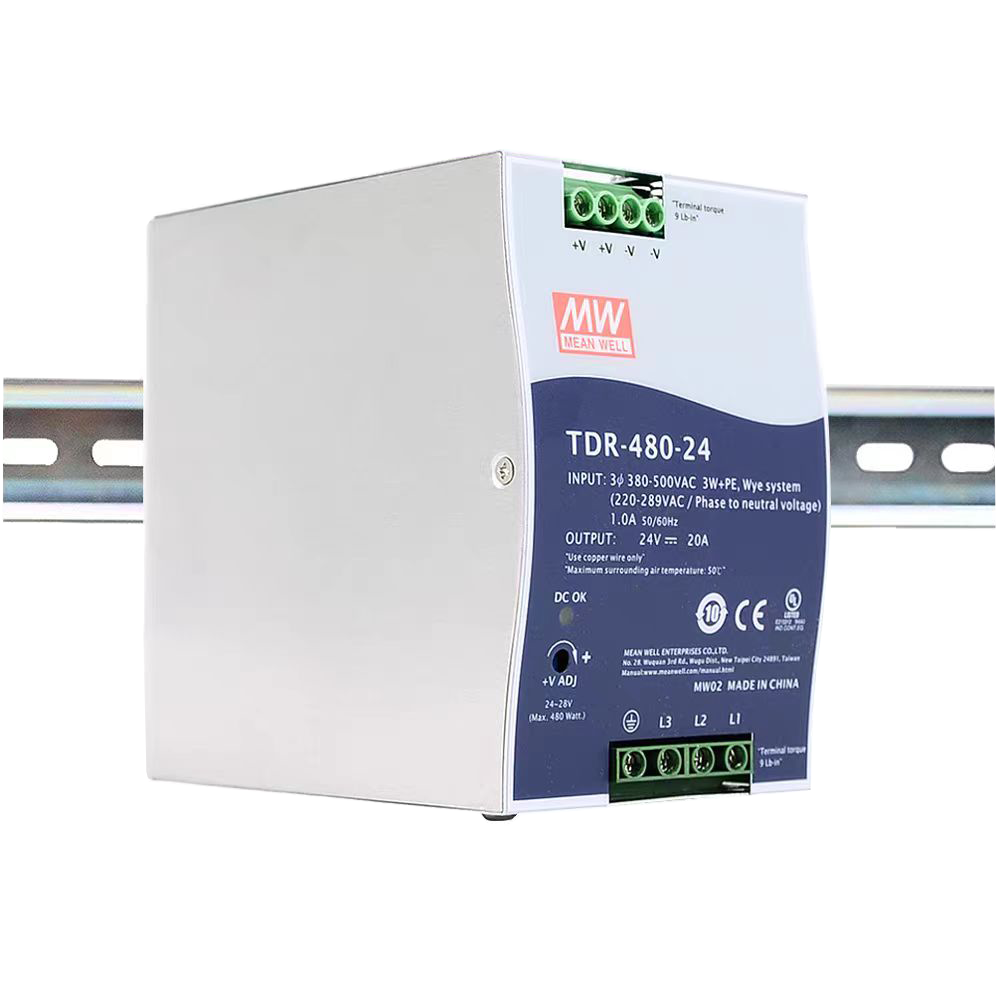

產品描述：
TDR-480是一款經濟薄型符合德國工業標準的480W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15的軌道上,在允許節約空間櫥柜內本體被設計為85.5mm寬度,整個系列都采用從3φ 340VAC到550VAC全范圍交流輸入(可雙相操作),并均符合BS EN/EN61000-3-2標準關于歐盟指定的諧波電流規范。TDR-480是用金屬外殼設計,便于提高機臺散熱消耗,工作效率高達93%,在空氣循環條件下整個系列能工作在-30℃到70℃環境溫度中,它具備恒流模式過載保護功能,適合各種各樣的電感性或電容性負載應用,完整的保護功能及符合工業控制設備(UL61010-1,UL61010-2-201,BS EN/EN61558-1,BS EN/EN61558-2-16EACTP TC 004等等)相關認證,使TDR-480成為一個極具競爭力的工業應用的電源解決方案。
產品特性：
?340~550V三相寬范圍交流輸入(可雙相操作)
?寬度僅85.5mm
?具有被動式PFC功能，符合BS EN/EN61000-3-2
?效率高達93%,低損耗
?保護種類：短路/過負載/過電壓/過溫度
?自然風冷
?滿載-30~+60°
?內置恒電流限制電路

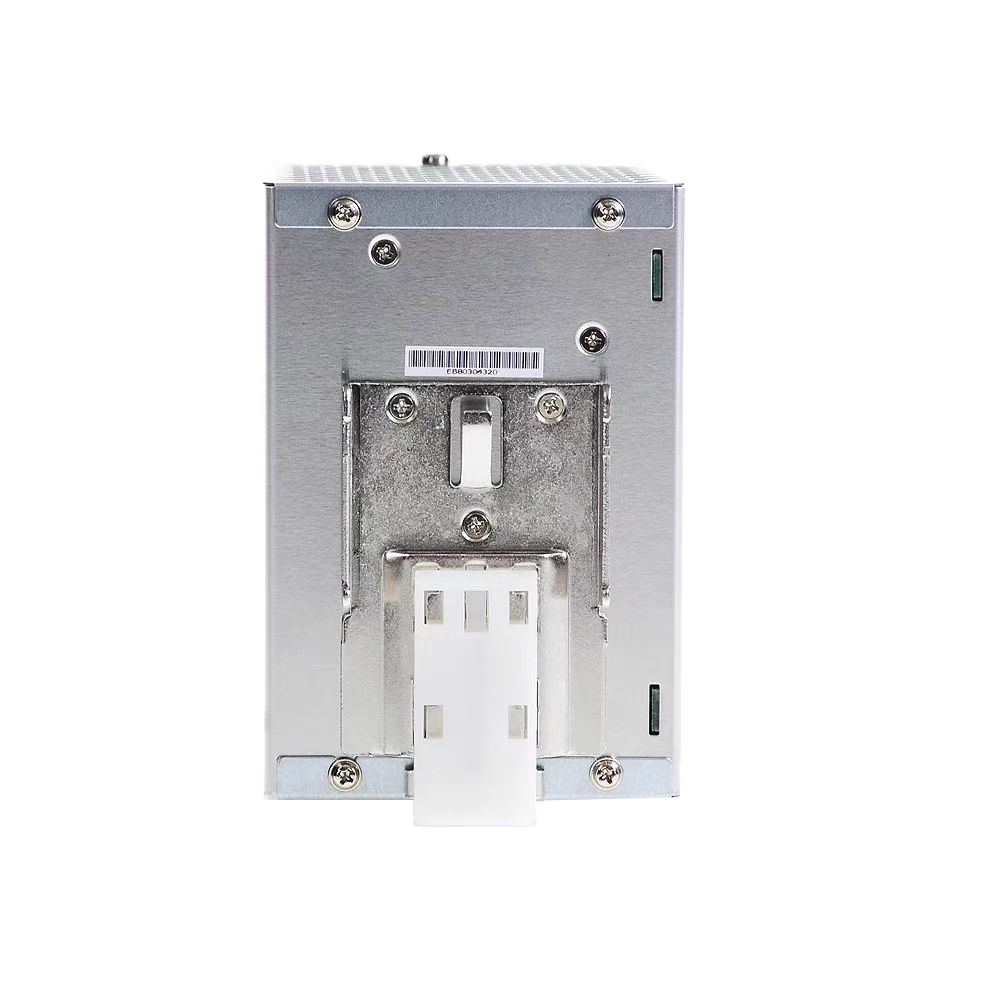

?安裝軌道:TS-35/7.5或15
?UL61010(工業控制設備)認證
?BS EN/EN61000-6-2(BS EN/EN50082-2)工業耐受等級
?DC OK繼電器觸點
產品應用：
?工業控制系統
.半導體制造設備
?工廠自動化
?機電設備

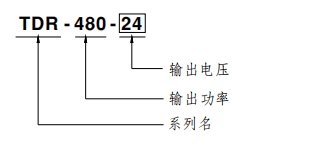

機型編碼：
產品參數：
型號 TDR-480-24 TDR-480-48 輸出 直流電壓 24V 48V 額定電流 20A 10A 電流范圍 0 ~ 20A 0 ~ 10A 額定功率 480W 480W 紋波與噪聲備注2 150mVp-p 150mVp-p 電壓調整范圍 24 ~ 28V 48 ~ 55V 電壓精度 備注3 ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% 啟動、上升時間 1200ms, 60ms/400VAC 800ms, 60ms/500VAC(滿載時) 保持時間(Typ.) 20ms/400VAC 20ms/500VAC(滿載時) 輸入 電壓范圍 備注4 三相340 ~ 550VAC(可雙相操作) 480 ~ 780VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF≧0.9/400VAC PF≧0.88/500VAC at full load 效率(Typ.) 92.5% 93% 交流電流(Typ.) 0.85A/400VAC 0.7A/500VAC 浪涌電流(Typ.) 冷啟動50A 漏電流 <3.5mA / 530VAC 保護 過負載 額定輸出功率的105%~ 130% 保護模式:恒流模式,負載將在3秒后關閉,重啟可自動恢復 過電壓 29 ~ 33V 56 ~ 65V 保護模式:關斷輸出，電源重啟后可恢復 環境 工作溫度 備注5 -30～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 組件: 10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 安規和電磁兼容
(備注4)安全規范 UL508, IEC60950-1, UL 62368-1, AS/NZS 62368.1,EAC TP TC 004,設計參考BS EN/EN62368-1 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK(可選):0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032(CISPR32) / BS EN/EN61204-3 Class B Radiated BS EN/EN55032(CISPR32) / BS EN/EN61204-3 Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ------- 電磁兼容抗擾度 BS EN/EN55035 , BS EN/EN61204-3 Parameter Standard Test Level /Note ESD BS EN/EN61000-4-2 Level 4, 15KV air ; Level 4, 8KV contact Radiated Field BS EN/EN61000-4-3 Level 3 EFT/Burest BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV / Line-Line, Level 4, 4KV/ Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and interruptions BS EN/EN61000-4-11 ＞95% dip 0.5 periods, 30% dip 25
periods＞ 95% interruptions 250 periods其它 MTBF 1174.0K hrs Telcordia SR-332(Bellcore) ; 108.3K hrs MIL-HDBK-217F (25℃) 尺寸 85.5*125.2*128.5mm (W*H*D) 包裝 1.51Kg; 8pcs/13Kg/1.16CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為400VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4.低輸入電壓情況下需減額輸出，具體請參照"減額曲線"圖。
5.安裝間隙? 當加載全功率時,建議頂部????? 底部????? 左右邊???相鄰的設備是一個熱源,建議??毫米間隙。
6. 電源被視為是一個獨立的元件，但最終電源仍需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
