產品描述：

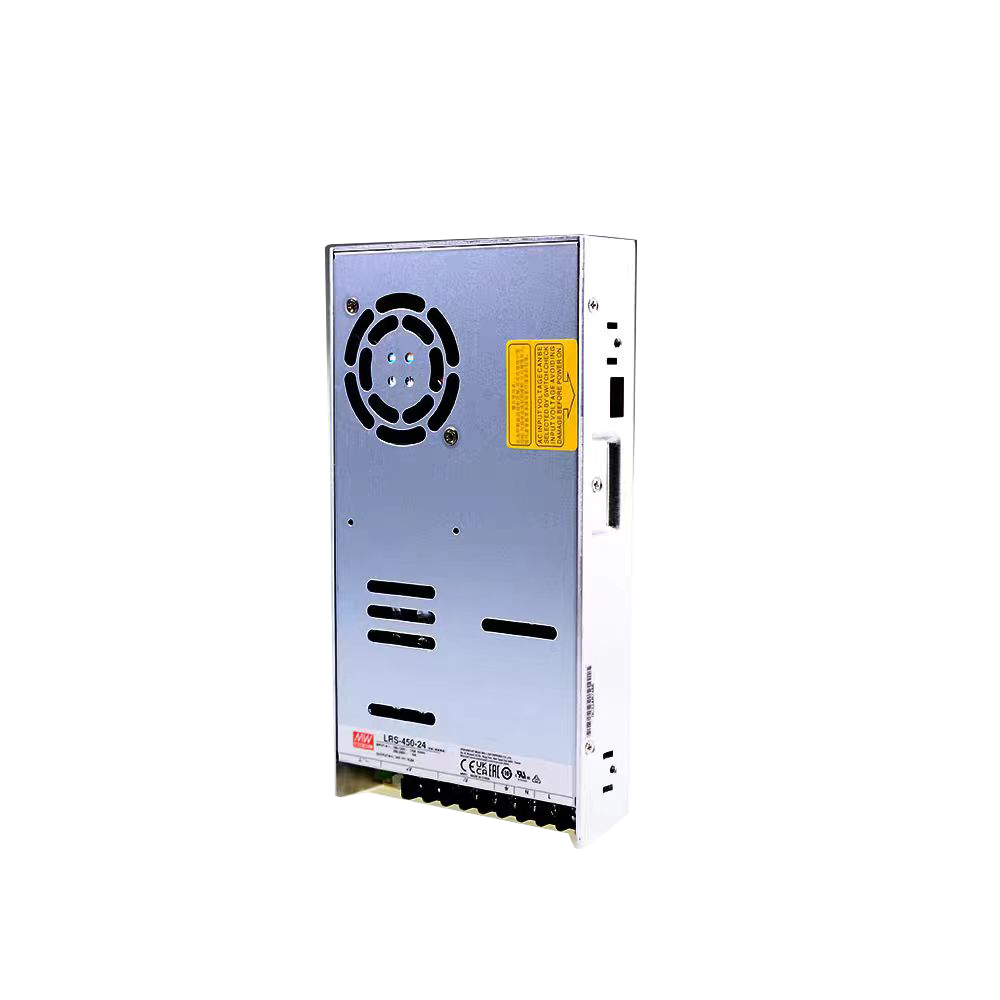

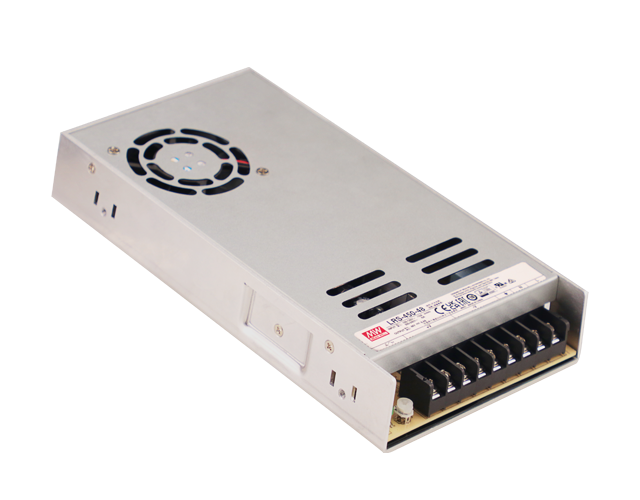

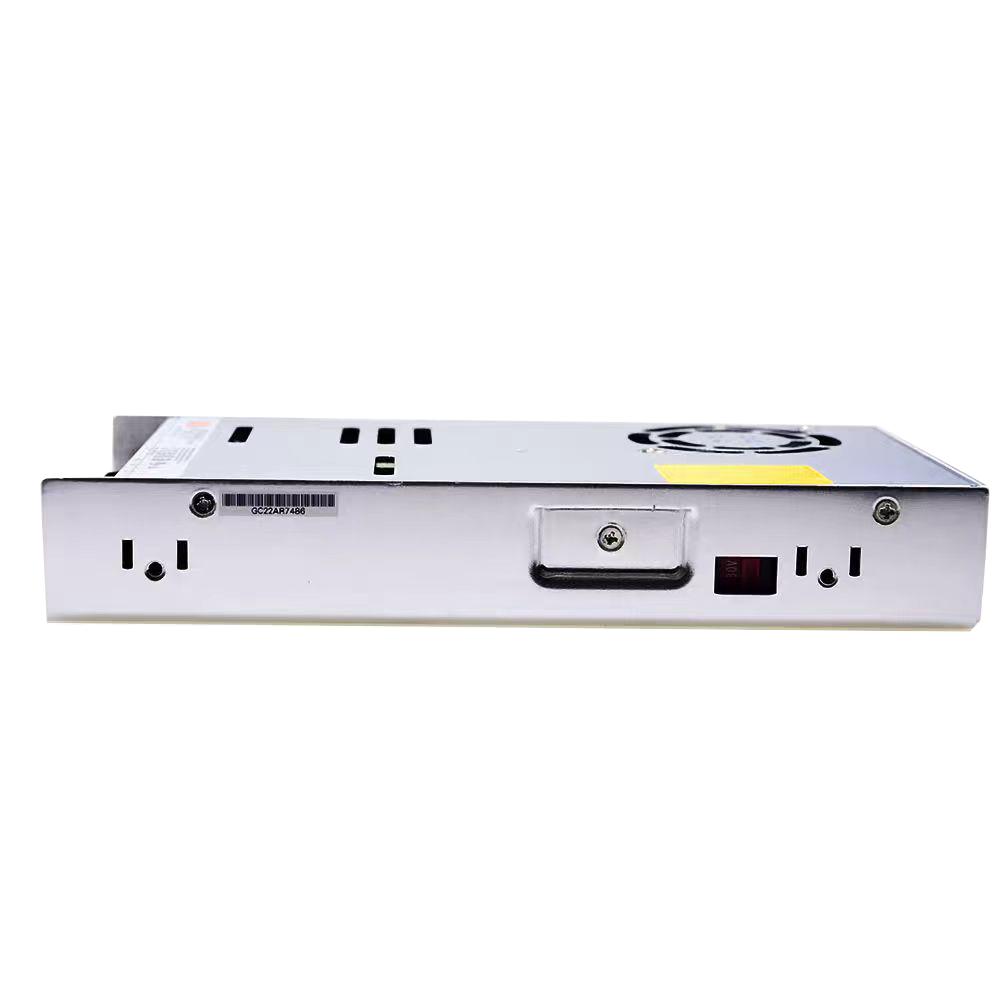

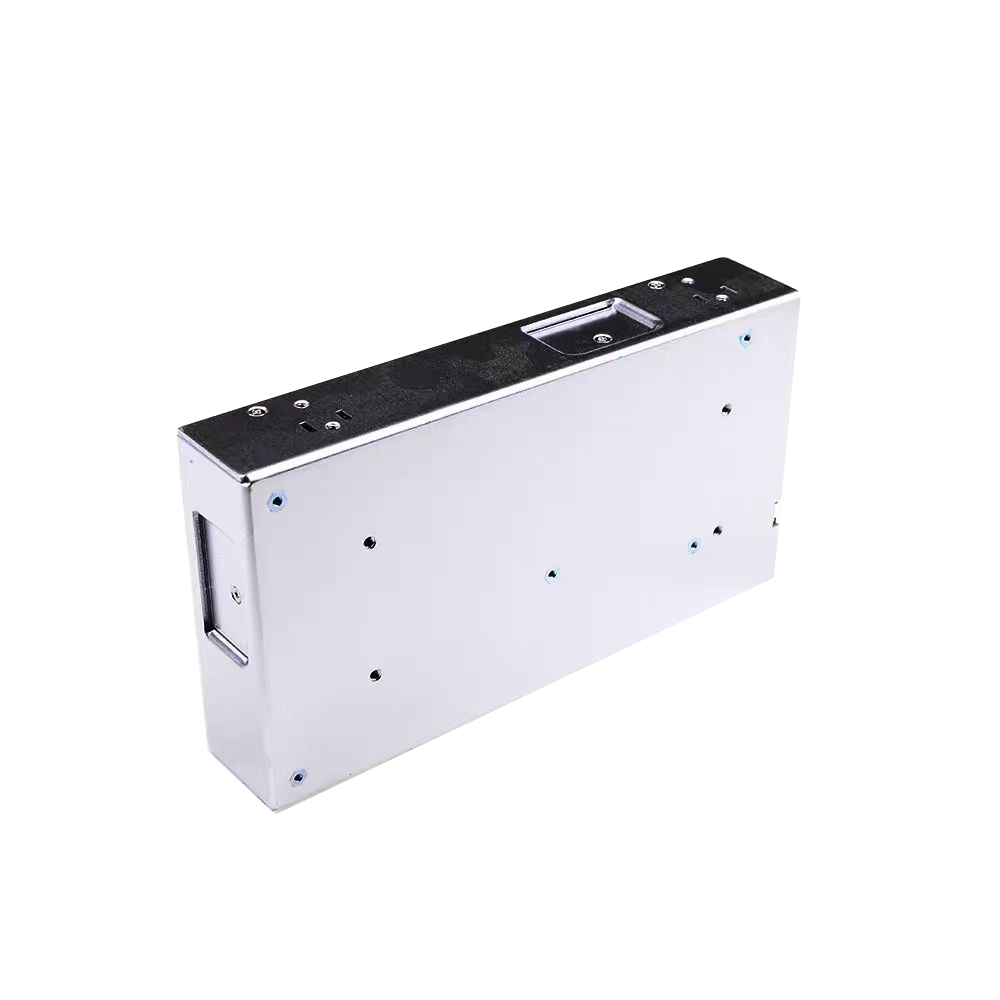

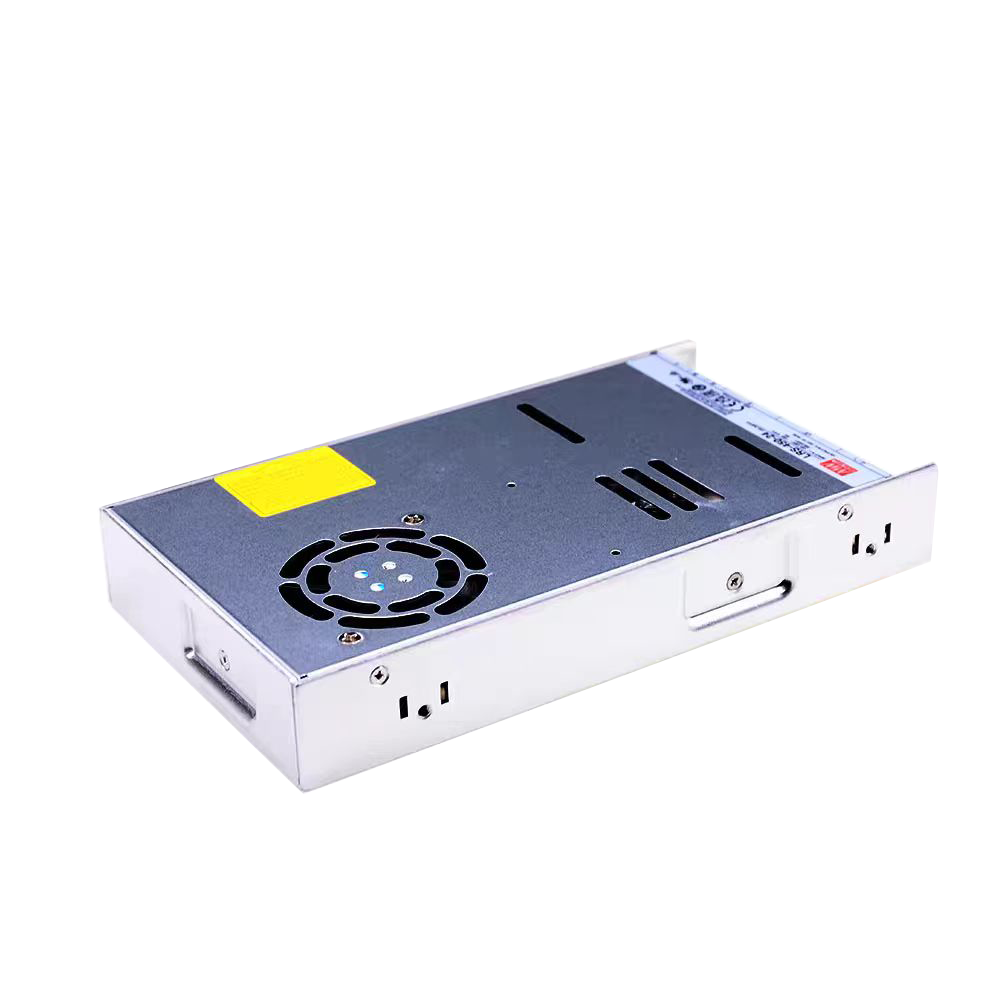

LRS-450系列是一款450W單組輸出封閉型電源供應器，具有35mm低外型設計，采用115VAC或230VAC輸入(通過開關選擇)，整系列提供5V,12V,15V,24V,36V和48V.除了效率高達92%，內裝長壽命風扇使LRS-450能滿負載工作于-20℃到+70℃的溫度范圍內。LRS-450有完整的保護功能和抗5G振動能力;它符合完整的國際安全法規，LRS-450為各種工業應用提供了一個高性價比的解決方案。
產品特性：
.明緯中國實用新型專利授權專利號ZL202220241473.0
.交流輸入范圍通過開關切換
.可承受300vac浪涌輸入5秒
.具有短路/過負載/過電壓/過溫度保護功能
.內有直流風扇強制風冷
.具有風扇開/關控制
.1U低外型
.可承受5G振動測試
.工作溫度可高達70℃
.可在海拔5000米條件下操作(備注10)
.MTBF>1KK hrs
產品應用：
?工業自動化機械
?工業控制系統
?機械和電氣設備
?電子儀器，設備和裝置
型號編碼：
產品參數：
型號 LRS-450-5 LRS-450-12 LRS-450-15 LRS-450-24 LRS-450-36 LRS-450-48 輸出 直流電壓 5V 12V 15V 24V 36V 48V 額定電流 75A 37.5A 30A 18.8A 12.5A 9.4A 電流范圍 0 ~ 75A 0 ~ 37.5A 0 ~ 30A 0 ~ 18.8A 0 ~ 12.5A 0 ~ 9.4A 額定功率 375W 450W 450W 451.2W 450W 451.2W 紋波與噪聲備注2 200mVp-p 200mVp-p 200mVp-p 240mVp-p 360mVp-p 360mVp-p 電壓調整范圍 備注3 4.75 ~ 5.5V 11.4 ~ 13.2V 14.25 ~ 16.5V 22.8 ~ 26.4V 34.2 ~ 39.6V 45.6 ~ 52.8V 電壓精度 備注4 ±2.0% ±1.5% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 備注5 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 備注6 ±2.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間備注7 1500ms, 50ms/230VAC 1500ms,50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 12ms/115VAC(滿載時) 輸入 電壓范圍 備注8 90 ~ 132VAC / 180 ~ 264VAC (通過開關選擇) 255 ~ 370VDC (在230VAC切換) 頻率范圍 47 ~ 63Hz 效率(Typ.) 87% 90% 90% 91% 92% 92% 交流電流(Typ.) 10A/115VAC 6A/230VAC 浪涌電流(Typ.) 35A/115VAC 60A/230VAC 漏電流 <2mA / 240VAC 保護
備注9過負載 額定輸出功率的105 ~ 150% 恒流限制模式，持續3S后關斷,重啟恢復 過電壓 5.75 ~ 6.75V 13.8 ~ 16.2V 18 ~ 21V 27.6 ~ 32.4V 41.4 ~ 48.6V 55.2 ~ 64.8V 保護類型：關斷輸出電壓，重啟恢復 過溫度 關斷輸出電壓，重啟恢復 功能 風扇開/關控制 (Typ.) RTH3≧50℃扇風開啟, ≦40℃風扇關斷 環境 工作溫度 -20 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規 安全規范 符合BS IEC/UL 62368-1, EAC TP TC 004,AS/NZS62368.1,
BIS IS13252(Part1):2010/IEC60950-1:2005(except for 48V)(申請中),BSMI CNS15598-1耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合EAC TP TC 020, BSMI CNS15936 電磁兼容抗擾度 符合EAC TP TC 020 其它 MTBF 1508.9K hrs min. Telcordia SR-332(Bellcore) ; 252.2K hrs min. MIL-HDBK-217F (25℃) 尺寸 225*124*35mm (L*W*H) 包裝 0.85Kg/15pcs/14.11Kg/0.85CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 電壓調整僅限在輸入100~120VAC或200-240VAC范圍內操作，若在這范圍外進行電壓調整可能會導致輸出異常。
4. 精度：包含設定誤差、線性調整率和負載調整率。
5. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。
6. 負載調整率測量方法: 從0%到100%額定負載。
7. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。
8. 低輸入電壓情況下需減額輸出，具體請參照靜態特性曲線。
9. 一旦觸發保護，需要斷開輸入電壓，冷機等待約3分鐘才能重新開機
10. 當操作海拔高于2000米(6500ft)時，操作環溫需調降5℃/1000米。
11. 此電源不符合EN61000-3-2規定的諧波電流要求。請不要在以下條件下使用此電源：
a) 終端設備在歐盟內使用，
b) 終端設備連接到220Vac或更高額定標稱電壓的公共主電源，
c) 電源為：
- 安裝在平均或連續輸入功率大于75W的終端設備中，
- 屬于照明系統的一部分例外：
以下終端設備中使用的電源不需要滿足EN61000-3-2 a)總額定輸入功率大于1000W的專業設備;
b)額定功率小于或等于200W的對稱受控加熱元件
