產品描述：

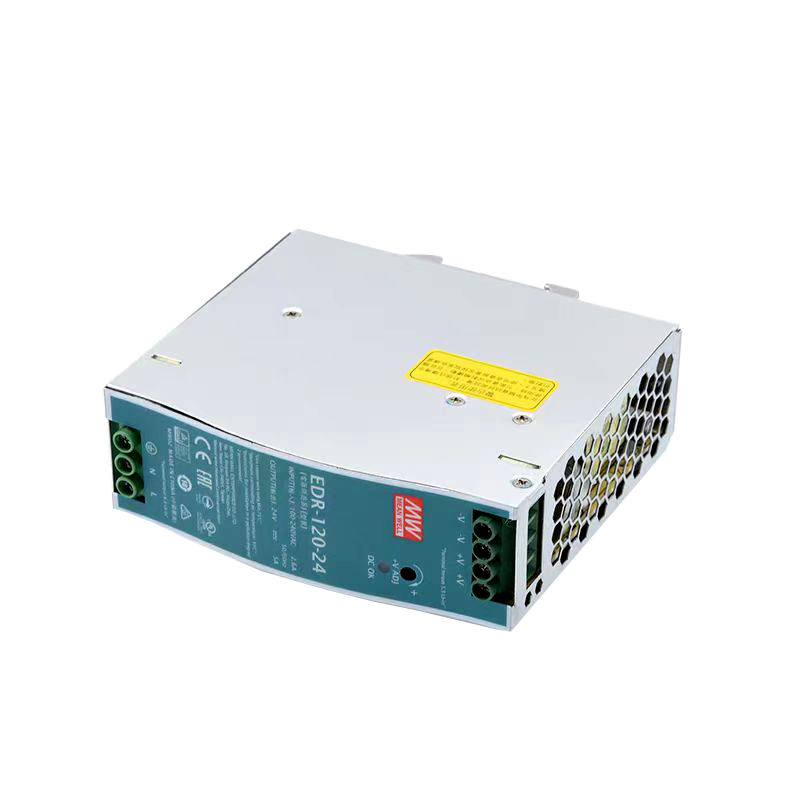

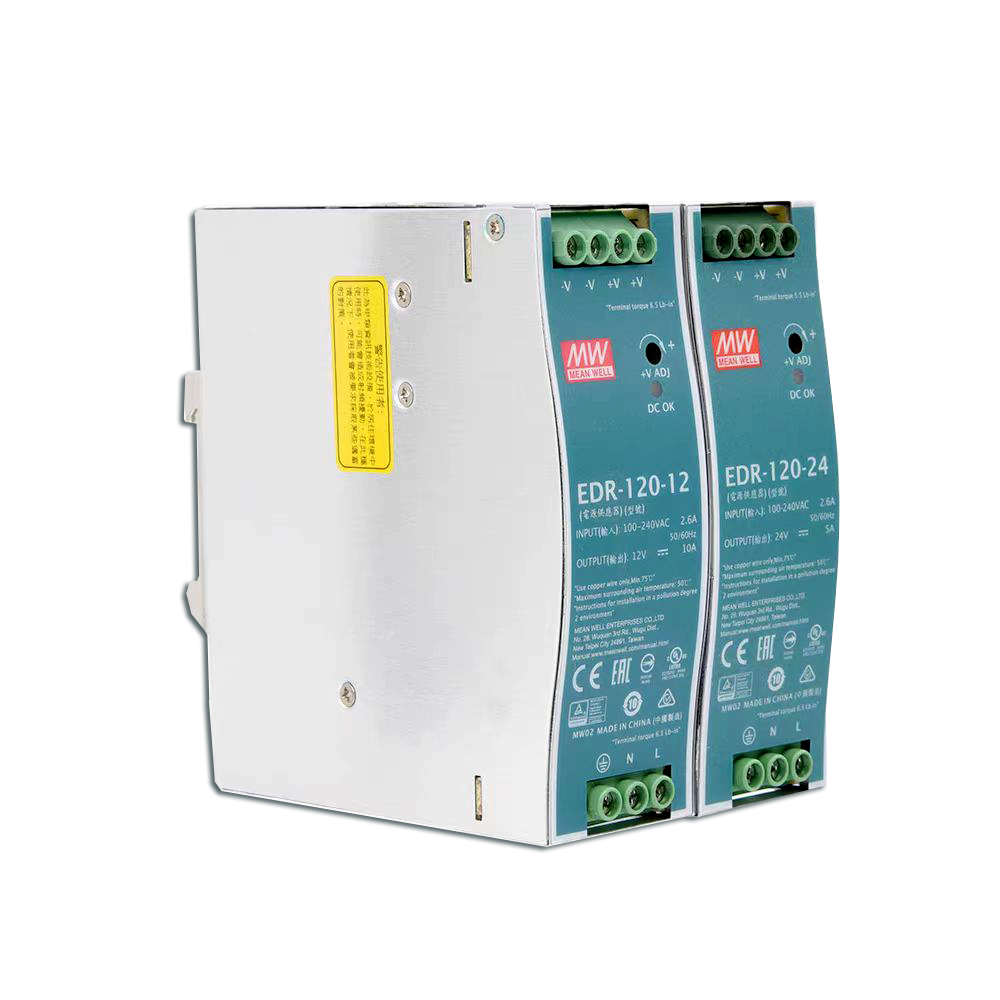

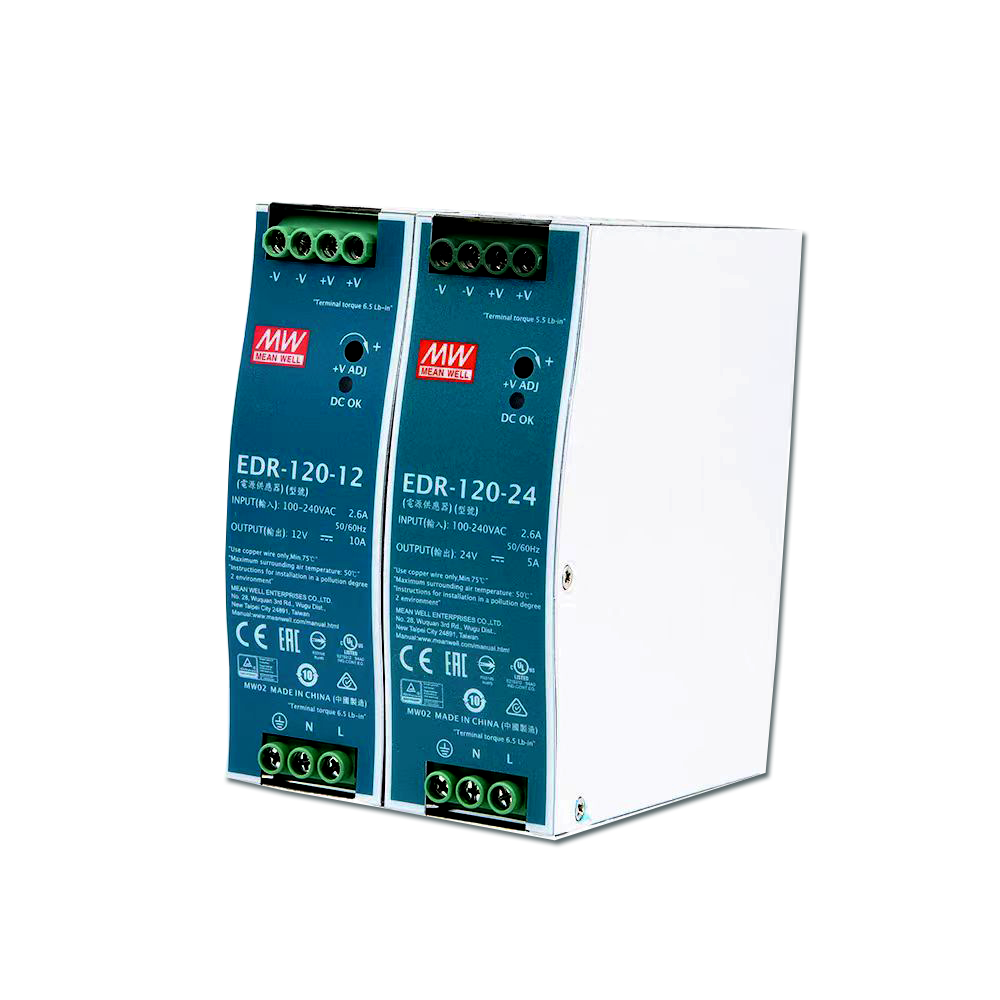

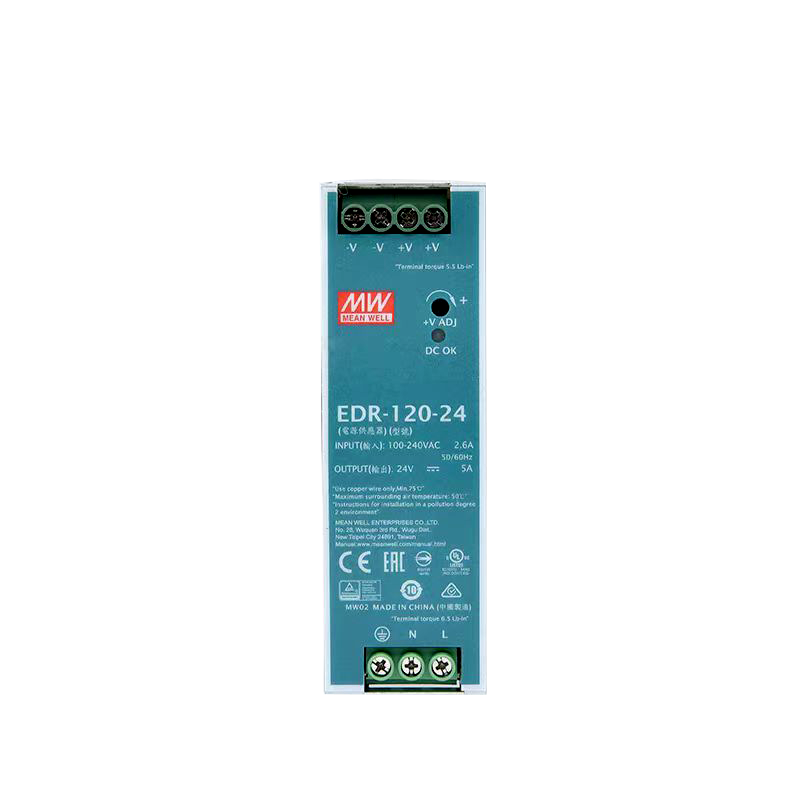

EDR-120是一款經濟薄型符合德國工業標準的120W導軌型電源供應器,適合安裝在TS-35/7.5或TS-35/15的軌道上,在允許節約空間櫥柜內本體被設計為32毫米寬度,整個系列都采用從90Vac到264Vac全范圍交流輸入,并均符合BS EN/EN61000-3-2標準關于歐盟指定的諧波電流規范。

EDR-120是用金屬外殼設計,便于提高機臺散熱消耗,工作效率高達88.5%,在空氣循環條件下整個系列能工作在-20℃到60℃環境溫度中,它具備恒流模式過載保護功能,適合各種各樣的電感性或電容性負載應用,完整的保護功能及符合工業控制設備(UL508,TUV BS EN/EN62368-1及其他)相關認證,使EDR-120成為一個極具競爭力的工業應用的電源解決方案。

   產品特性：

?國際通用全范圍交流輸入

?保護種類：短路/過負載/過電壓/過溫度

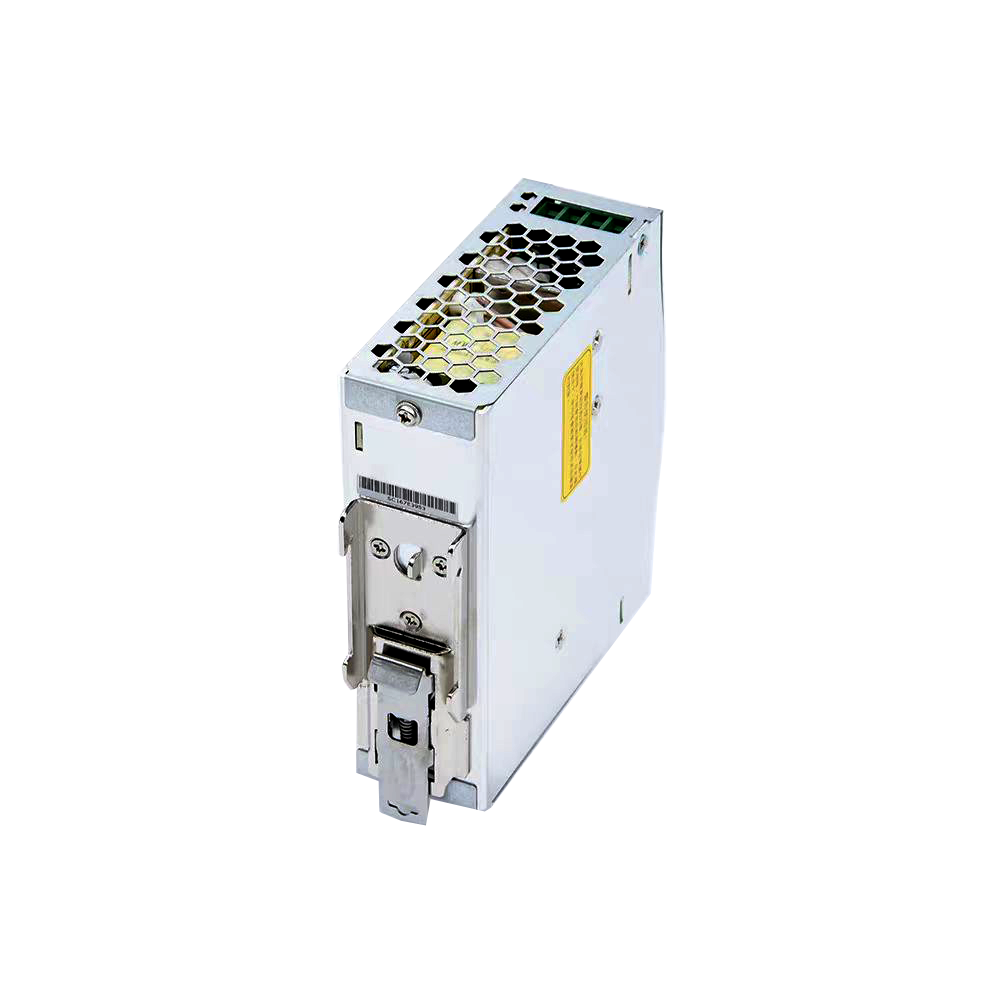

?可以裝在TS-35/7.5或15上

?UL508(工業控制設備)認證通過

?BS EN/EN61000-6-2(BS EN/EN50082-2)工業抗擾度

?自然風冷

?100%滿載老化

   產品應用：

?工業控制系統

?半導體制造設備

?工廠自動化

?機電設備

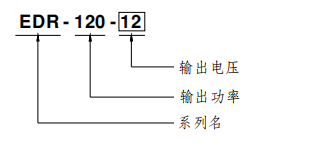

   機型編碼：

   產品參數：

型號			EDR-120-12	EDR-120-24	EDR-120-48
輸出	直流電壓		12V	24V	48V
	額定電流		10A	5A	2.5A
	電流范圍		0 ~ 10A	0 ~ 5A	0 ~ 2.5A
	額定功率		120W	120W	120W
	紋波與噪聲備注2		100mVp-p	120mVp-p	150mVp-p
	電壓調整范圍		12 ~ 14V	24 ~ 28V	48 ~ 55V
	電壓精度 備注3		±2.0%	± 1.0%	± 1.0%
	線性調整率		± 0.5%	± 0.5%	± 0.5%
	負載調整率		± 1.0%	± 1.0%	± 1.0%
	啟動、上升時間		1200ms, 60ms/230VAC        2500ms, 60ms/ 115VAC(滿載時)
	保持時間(Typ.)		16ms/230VAC        10ms/ 115VAC(滿載時)
輸入	電壓范圍 備注6		90 ~ 264VAC        127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入]
	頻率范圍		47 ~ 63Hz
	效率(Typ.)		85%	87.5%	88.5%
	交流電流(Typ.)		2.25A/ 115VAC        1.3A/230VAC
	浪涌電流(Typ.)		20A/ 115VAC        35A/230VAC
	漏電流		< 1mA/ 240VAC
保護	過負載		額定輸出功率的105%~ 130%
			保護模式:恒流模式 ，負載異常條件移除后可自動恢復
	過電壓		14 ~ 17V	29 ~ 33V	56 ~ 65V
			保護模式:關斷輸出 ， 電源重啟后可恢復正常輸出
	過溫度		關斷輸出 ， 電源重啟后可恢復正常輸出
環境	工作溫度		-20~+60℃ (請參考"減額曲線")
	工作濕度		20 ~ 95% RH,無冷凝
	儲存溫度、濕度		-40 ~ +85C, 10 ~ 95% RH
	溫度系數		±0.03%/℃ (0~50℃)
	耐振動		組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6
安規和 電磁 兼容 (備注4)	安全規范		UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1,IS13252(Part1)/IEC60950-1 認證通過
	耐壓		I/P-O/P:3KVAC    I/P-FG:2.0KVAC    O/P-FG:0.5KVAC
	絕緣阻抗		I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25C/ 70% RH
	電磁兼容發射		符合BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438 Class A
	電磁兼容抗擾度		符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2), A級重工業標準, EAC TP TC 020
其它	MTBF		2718.3K hrs min.     Telcordia SR-332 (Bellcore) ; 474.7K hrs min.     MIL-HDBK-217F (25C)
	尺寸		40*125.2*113.5mm (W*H*D)
	包裝		0.6Kg; 20pcs/ 13Kg/ 1. 16CUFT
備注	1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。 5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm  底部距離20mm  左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。 6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。 7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。 ※ 產品免責聲明：詳情請參閱
