產品描述：

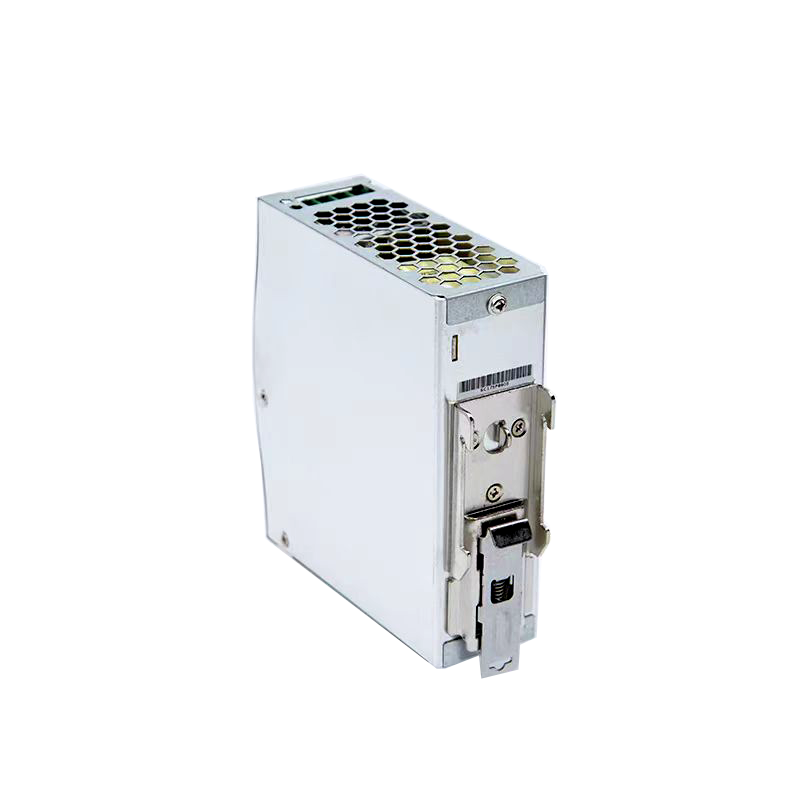

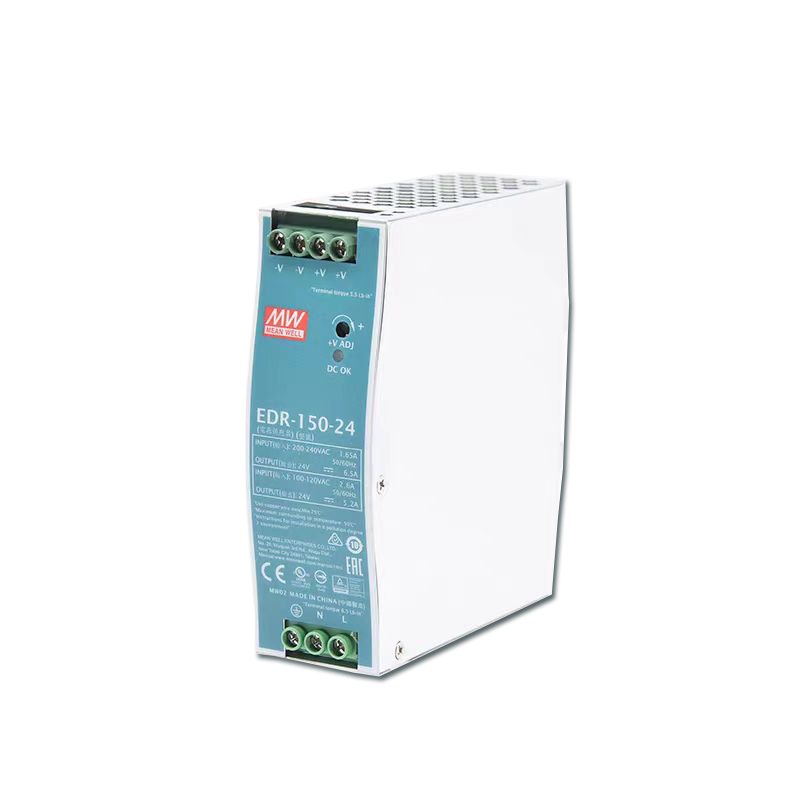

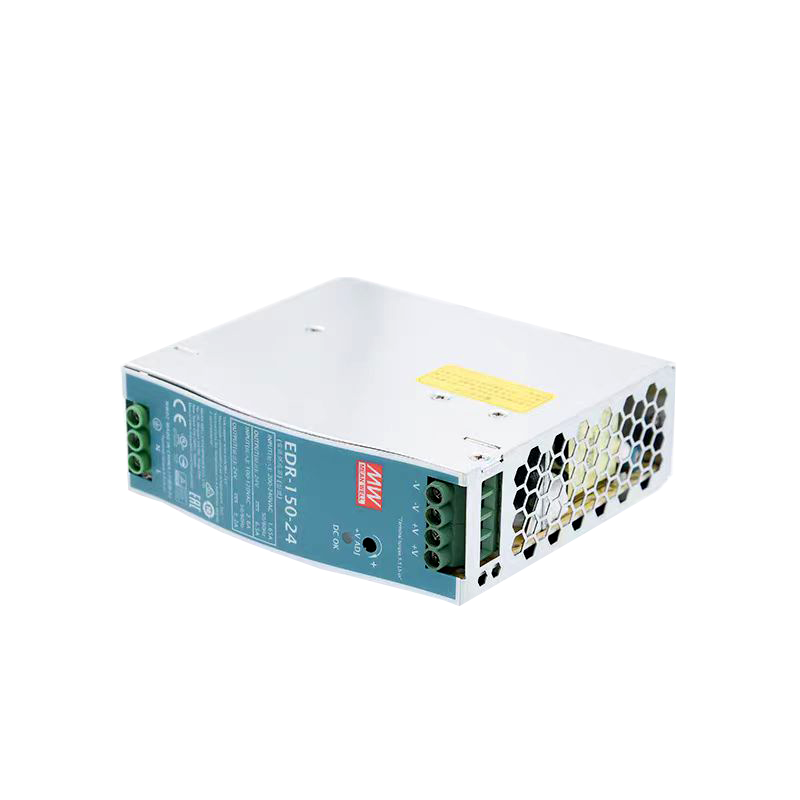

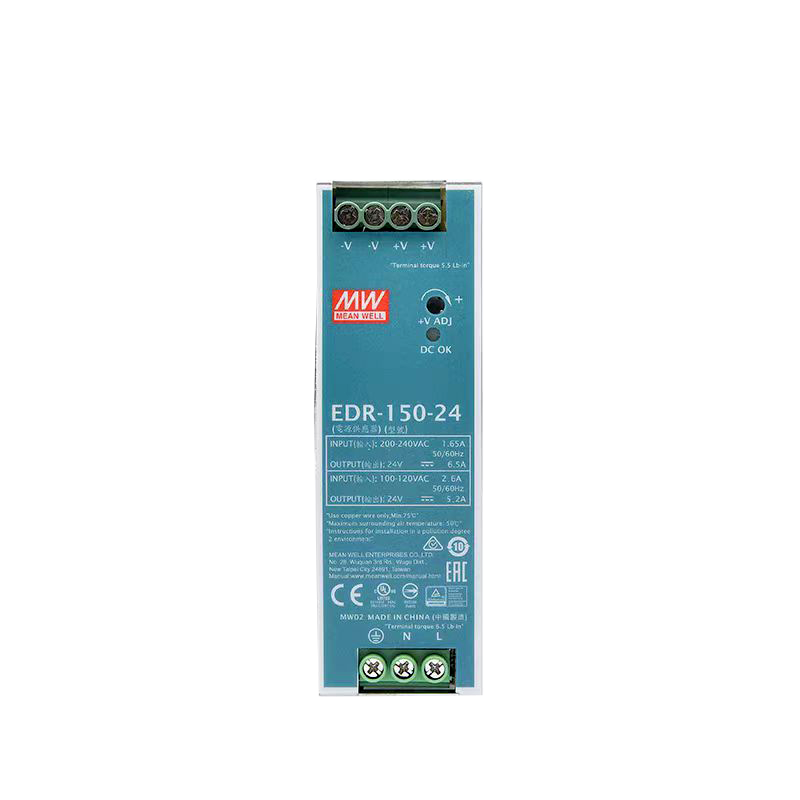

EDR-150-24是一款經濟薄型符合德國工業標準的導軌型電源供應器，230VAC輸入時可達到156W。這個機型適合安裝在TS-35/7.5或TS-35/15的軌道上，在允許節約空間櫥柜內本體被設計為40毫米寬度，整個系列都采用從90Vac到264Vac全范圍交流輸入，并均符合BS EN/EN61000-3-2(≦80%負載)標準關于歐盟指定的諧波電流
規范。EDR-150-24是用金屬外殼設計，便于提高機臺散熱消耗，工作效率高達87%，在空氣循環條件下整個系列能工作在-20℃到60℃環境溫度中，它具備恒流模式過載保護功能，適合各種各樣的電感性或電容性負載應用，完整的保護功能及符合工業控制設備(UL508,TUV BS EN/EN62368-1及其他)相關認證，使EDR-150-24成為一個極具競爭力的工業應用的電源解決方案。
產品特性：
?國際通用全范圍交流輸入
?保護種類：短路/過負載/過電壓/過溫度
?可以裝在TS-35/7.5或15上
?UL508(工業控制設備)認證通過
?BS EN/EN61000-6-2(BS EN/EN50082-2)工業抗擾度
?自然風冷
?100%滿載老化
產品應用：
?工業控制系統
?半導體制造設備
?工廠自動化
?機電設備

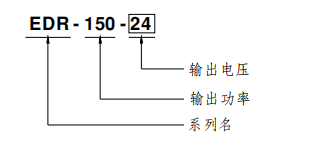

機型編碼：
產品參數：
型號 EDR-150-24 輸出 直流電壓 24V 額定電流 6.5A / 230VAC 5.2A / 115VAC 電流范圍 0 ~ 6.5A / 230VAC 0 ~ 5.2A / 115VAC 額定功率 156W / 230VAC 125W / 115VAC 紋波與噪聲備注2 150mVp-p 電壓調整范圍 24 ~ 28V 電壓精度 備注3 ±1.0% 線性調整率 ±0.5% 負載調整率 ±1.0% 啟動、上升時間 1500ms, 60ms/230VAC 3000ms, 60ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 10ms/115VAC(滿載時) 輸入 電壓范圍 備注6 90 ~ 264VAC 127 ~ 370VDC[通過連接AC/L(+),AC/N(-)可實現直流輸入] 頻率范圍 47 ~ 63Hz 效率(Typ.) 87% 交流電流(Typ.) 2.6A/115VAC 1.7A/230VAC 浪涌電流(Typ.) 20A/115VAC 35A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 備注7 額定輸出功率的105%~ 130%
保護模式:恒流限制模式，負載異常條件移除后可自動恢復/230VAC額定輸出功率的105%~ 150%
保護模式:恒流限制模式，負載異常條件移除后可自動恢復/115VAC過電壓 29 ~ 33V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，電源重啟后可恢復正常輸出 環境 工作溫度 -20～+60℃ (請參考"減額曲線") 工作濕度 20 ~ 95% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 組件:10 ~ 500Hz, 2G 10分鐘/周期, X, Y, Z各60分鐘; 安裝: 符合IEC60068-2-6 安規和電磁兼容
(備注4)安全規范 UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class A, BS EN/EN61000-3-2, Class A (≦80% 負載), BS EN/EN61000-3-3,
EAC TP TC 020, CNS13438 Class A電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2 (BS EN/EN50082-2),
重工業標準, EAC TP TC 020其它 MTBF 2717.1K hrs min. Telcordia SR-332 (Bellcore) ; 472.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 40*125.2*113.5mm (W*H*D) 包裝 0.6Kg; 20pcs/13Kg/1.16CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，需結合終端設備進行電磁兼容相關確認。
5. 安裝距離 : 當永久加載全功率時推薦頂部距離40mm, 底部距離20mm, 左右兩側距離各5mm。如果相鄰的設備是個熱源的話，推薦空間距離是15mm。
6. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
7. 90~100VAC輸入時打嗝模式，負載條件移除后可自動恢復。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
