產品描述：

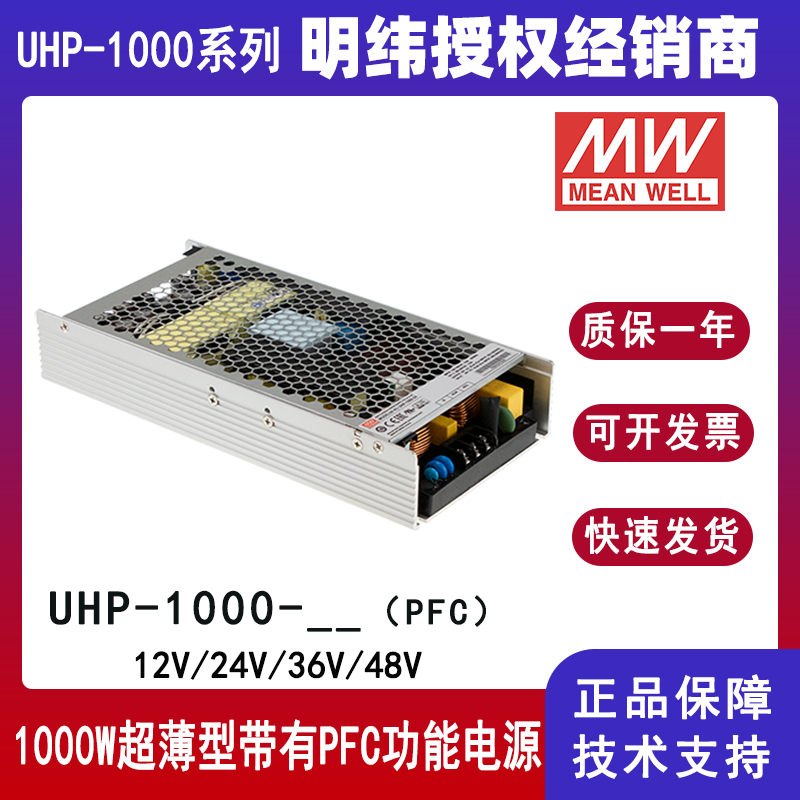

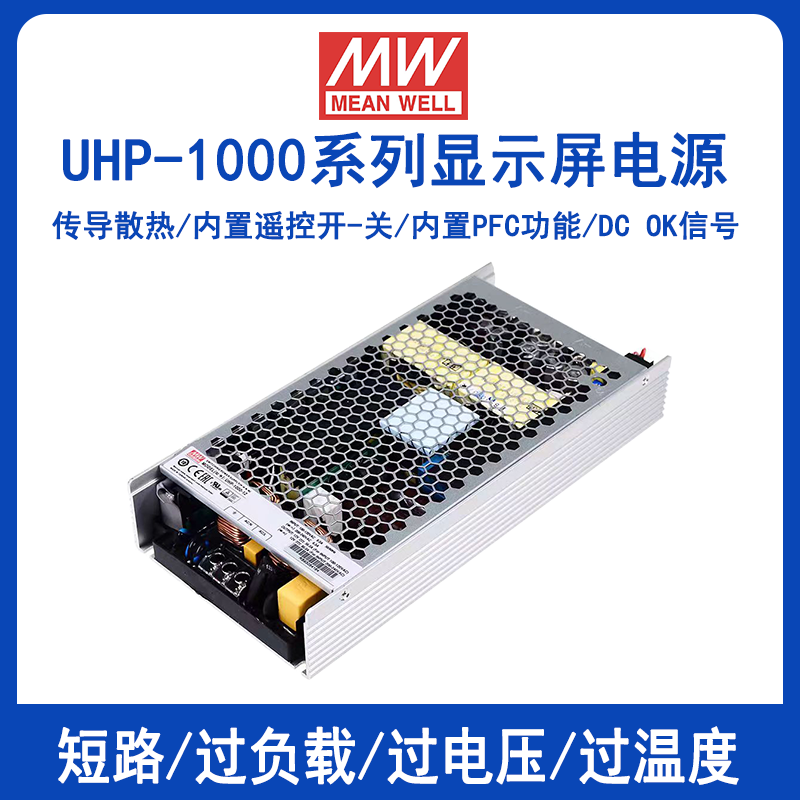

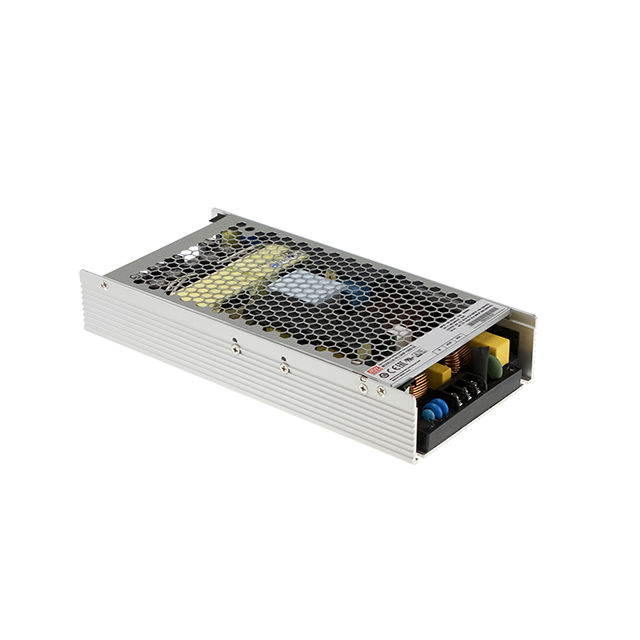

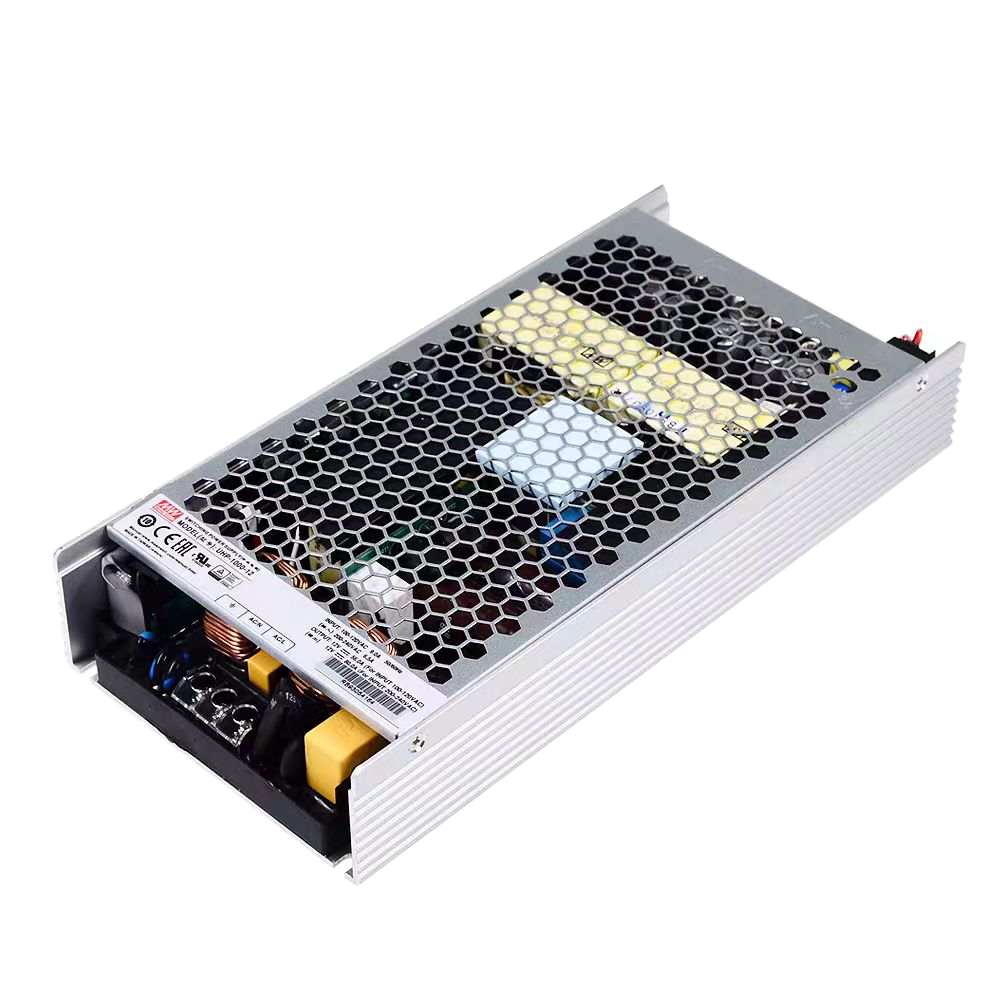

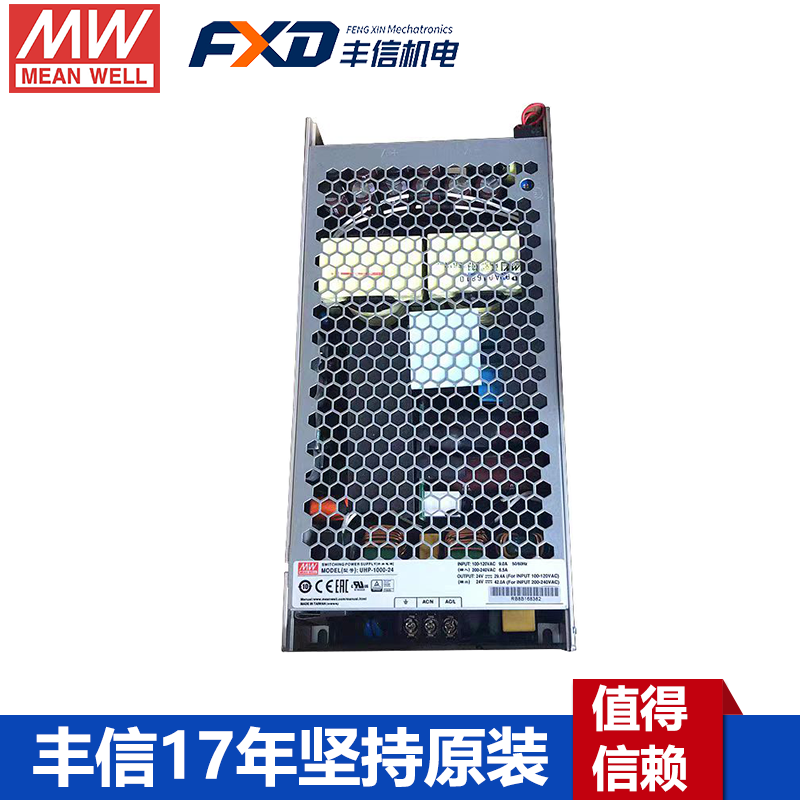

UHP-1000系列是一款1000W單組輸出超薄型電源供應器，高度僅41mm。采用90-264VAC全范圍輸入，可提供12V,24V36V和48V多種輸出電壓。除效率高達96%外，整系列在-30~70℃的自然風冷下無風扇運行。UHP-1000具有完整的保護功能和5G抗振功能;符合國際安全法規規定，如TUV BS EN/EN62368-1,UL62368-1。UHP-1000系列提供各種工業應用的高性能電源解決方案。
產品特性：
?細長型，高度41mm
?無風扇設計，自然風冷
?可承受300VAC浪涌輸入5秒
?具有主動式PFC功能
?-30~+70℃工作溫度
?輸出電壓和恒流值可調
?保護種類：短路/過負載/過電壓/過溫度
?內置遙控開、關功能
?DC OK有效信號
?工作高度可達5000米(備注7)
?LED電源指示
產品應用：
?工業自動化機械
?工業控制系統
?機電設備
?電子儀表、設備和裝置
?測試或測量?jī)x器
?激光機
?充電相關設備
?PoE電源設備 (48V 機型：輸出直流電壓范圍 48~57.6V)
型號編碼：
產品參數：
型號 UHP-1000-12 UHP-1000-24 UHP-1000-36 UHP-1000-48 輸出 直流電壓 12V 24V 36V 48V 額定電流 80A 42A 28A 21A 額定功率 960W 1008W 1008W 1008W 紋波與噪聲備注2 150mVp-p 240mVp-p 240mVp-p 300mVp-p 電壓調整范圍 通過內建電位器, SVR 12~ 14.4V 24~28.8V 36~43.2V 48~57.6V 電壓精度 備注3 ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間備注4 1000ms, 50ms/230VAC 1000ms, 50ms/ 115VAC(滿載時) 保持時間(Typ.) 12ms/230VAC 12ms/ 115VAC 輸入 電壓范圍 備注4 90 ~ 264VAC 250 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) 備注4 PF≥0.95/230VAC PF≥0.99/ 115VAC(滿載時) 效率(Typ.) 94% 95% 95.5% 96% 交流電流(Typ.) 10. 1A/ 115VAC 5.3A/230VAC 浪涌電流(Typ.) 冷啟動 ：20A/ 115VAC 40A/230VAC 漏電流 <0.75mA / 240VAC 保護 過負載 額定輸出功率的105%~ 120% 保護模式:恒流限制延遲3秒后關閉輸出電壓, 重啟后恢復 短路 保護模式:恒流限制延遲3秒后關閉輸出電壓, 重啟后恢復 過電壓 14.5 ~ 16V 29 ~ 33V 43.5 ~ 49V 59 ~ 66V 保護模式:關斷輸出電壓,重啟恢復 過溫度 保護模式:關斷輸出電壓, 溫度下降后可 自動恢復 功能 輸出電壓調整(PV)備注5 輸出電壓可調整到額定電壓的50- 120% 。請參考功能手冊 輸出電流調整(PC)備注5 輸出電流可調整到額定電流的20- 100% 。請參考功能手冊 遙控開關 電源開啟: "低" <0 ~ 0.5V或短路 電源關斷: "高" >2 ~ 5V或開路 輔助電源 12V@0.5A , 公差±10%, 紋波150mVp-p DC OK信號 發出TTL信號, 電源開啟= 4.5 ~ 5.5V; 電源關斷= -0. 1 ~ 0.5V 。請參考功能手冊 環境 工作溫度 -30 ~ +70C(請參考 “減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH,無冷凝 溫度系數 ±0.03%/C (0~50C) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注6)安全規范 UL62368- 1, TUV BS EN/EN62368- 1, EAC TP TC 004認證通過 耐壓 I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC 絕緣阻抗 I/P-O/P, I/P-FG,O/P-FG: 100M Ohms/500VDC/25C/ 70%RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11
>95% dip 0.5 periods, 30% dip 25 periods,其它 MTBF 662.3K hrs min. Telcordia SR-332 (Bellcore) ; 69.8K hrs min. MIL-HDBK-217F (25C) 尺寸 240*115*41mm (L*W*H) 包裝 1.74kg ; 8pcs/ 14.9kg/0.74CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額與靜態特性曲線圖。
5. 當用戶不使用SVR時，PV/PC功能可用。
6. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
7. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
