產品描述：

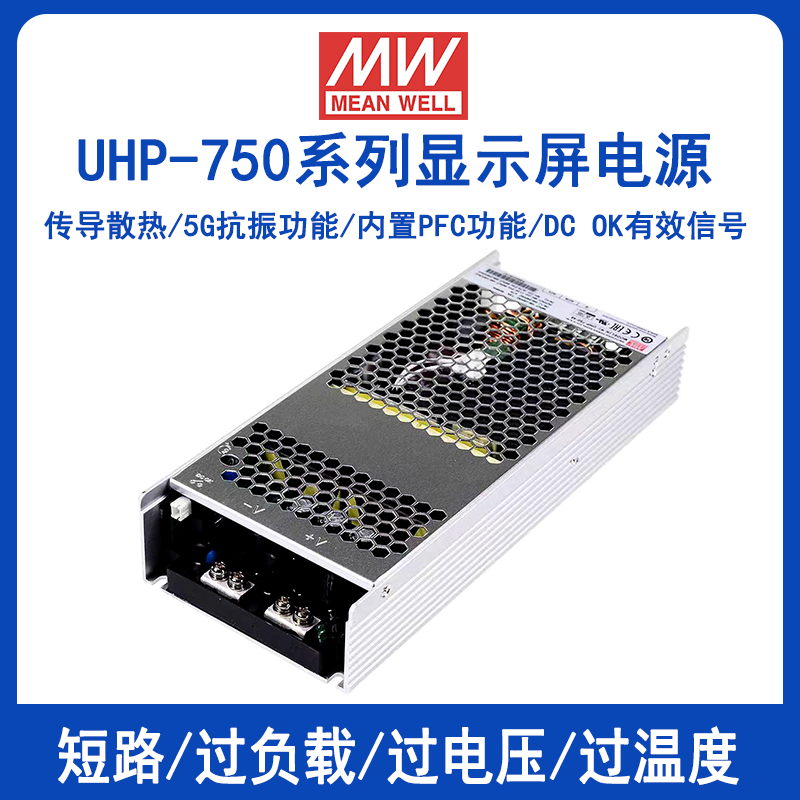

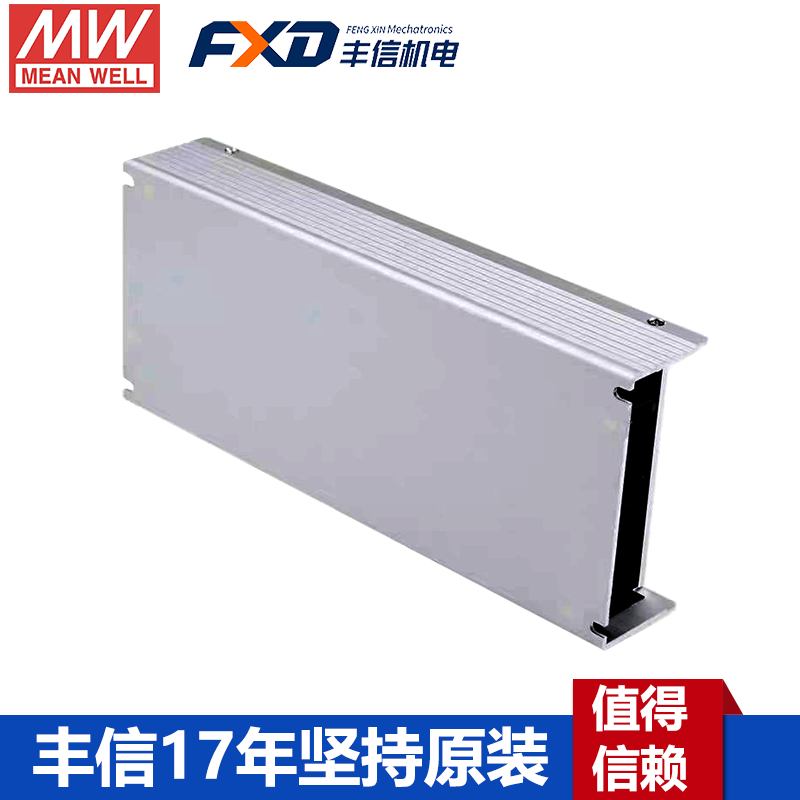

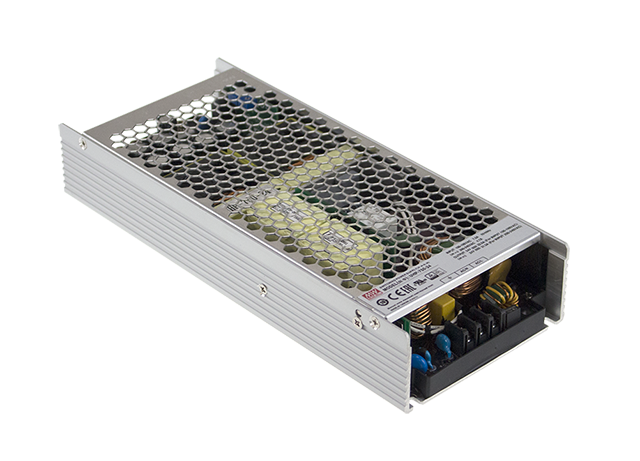

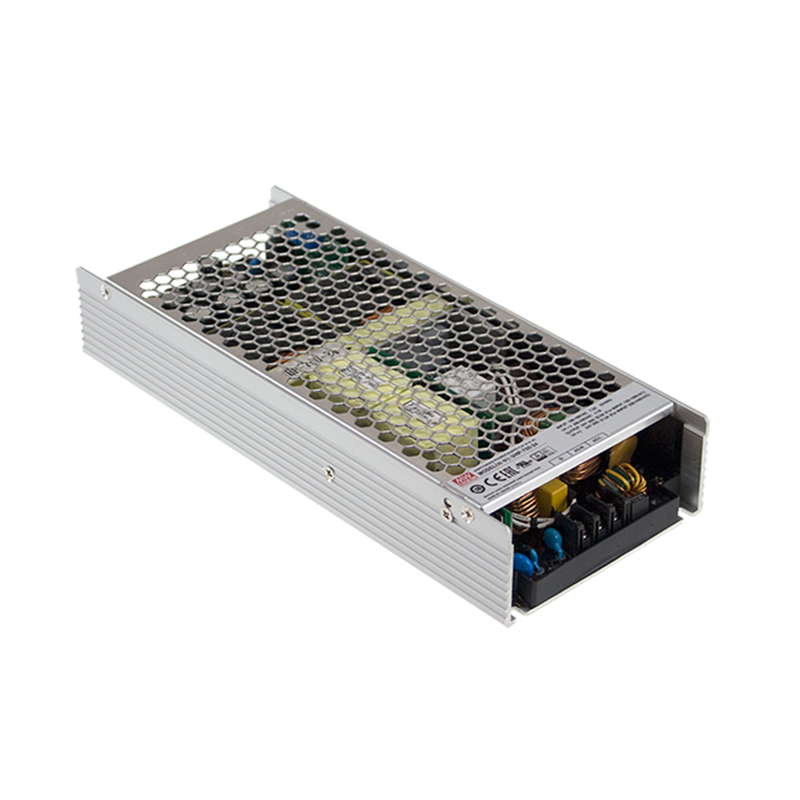

UHP-750系列是一款750W單組輸出超薄型電源供應器，高度僅41mm。采用90~264VAC全范圍輸入，可提供12V,24V,36V和48V多種輸出電壓。除效率高達95%外，整系列在-30-70℃的自然風冷下無風扇運行。UHP-750具有完整的保護功能和5G抗振功能;符合國際安全法規規定，如TUV BS EN/EN62368-1,UL62368-1。UHP-750系列提供各種工業應用的高性能電源解決方案。
產品特性：
.細長型，高度41mm
.無風扇設計，自然風冷
.可承受300VAC浪涌輸入5秒
.具有主動式PFC功能
.-30~+70℃工作溫度
.保護種類:短路/過負載/過電壓/過溫度
.DCOK有效信號
.工作高度可達5000米(備注6)
·LED電源指示
產品應用：
·工業自動化機械
·工業控制系統
·機電設備
·電子儀表、設備和裝置
·PoE電 源設備
(48V機型:輸出直流電壓范圍48-57.6V)

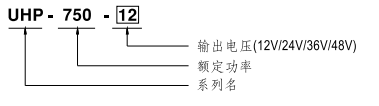

型號編碼：
產品參數：
型號 UHP-750-12 UHP-750-24 UHP-750-36 UHP-750-48 輸出 直流電壓 12V 24V 36V 48V 額定電流 60A 31.3A 20.9A 15.7A 額定功率 720W 751.2W 752.4W 753.6W 紋波與噪聲（最大）備注2 150mVp-p 200mVp-p 250mVp-p 250mVp-p 電壓調整范圍 1254.4V 24-28.8V 36-43.2V 48~57.6V 電壓精度備注3 ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間備注4 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC(滿載時) 保持時間伽.） 12ms/230VAC 12ms/115VAC 輸入 電壓范圍備注4 90-264VAC 127-370VDC 頻率范圍 47~63Hz 功率因素（Typ.）備注4 PF30.95/230VAC PF30.98/115VAC(滿載時) 效率(Typ.) 93.5% 95% 95% 95% 交流電流伽.） 7.5A/115VAC 3.8A/230VAC 浪涌電流（Typ.） 冷啟動：20A/115VAC 40A/230VAC 漏電流 <0.75mA/240VAC 保護 過負載 額定輸出功率的105%~125% 保護模式:打嗝模式，異常條件移除后可自動恢復 過電壓 14.5-16V 29 ~33V 43.5 ~ 49V 59 ~ 66V 保護模式:關斷輸出電壓，重啟恢復 過溫度 保護模式:關斷輸出電壓，溫度下降后可自動恢復 功能 DCOK信號 觸點負載（最大）:30Vdc/1A電阻負載 環境 工作溫度 -30-+70°C （請參考"減額曲線”） 工作濕度 20-90% RH,無冷凝 儲存溫度、濕度 -40~+85°C,10~95% RH,無冷凝 溫度系數 ±0.03%/°C (0-50°C) 耐振動 10~500Hz,5G10分鐘/周期,X、Y、Z軸各60分鐘 安規和 電磁 兼容 （備注5） 安全如范 UL62368-1JUV BS EN 正 N62368-1.EAC TPTC 004認證通過 耐壓 l/P-O/P: 3.75KVAC l/P-FG: 2KVAC O/P-FG: 1.25KVAC 絕緣阻抗 l/P-O/P, l/P-FG,O/P-FG: 100M Ohms/500VDC/25°C/70%RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BSEN/EN61000-3-2 Class A Voltage Flicker BSEN/EN61000-3-3 — 電磁兼容抗擾度 BS EN/EN55035 , BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BSEN/EN61000-4-2 Level 3,8KV air; Level 2,4KV contact Radiated BSEN/EN61000-4-3 Level 3 EFT/Burst BSEN/EN61000-4-4 Level 3 Surge BSEN/EN61000-6-2 2KV/Line-Line4KV/Line-Earth Conducted BSEN/EN61000-4-6 Level 3 Magnetic Field BSEN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BSEN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods, >95% interruptions 250 periods 其它 IVITBF 833.9K hrs min. Telcordia SR-332 (Bellcore); 104.9K hrs min. MIL-HDBK-217F (25°C) 尺寸 237*100*41 mm (L*W*H) 包裝 1.4kg; 10pcs/15kg/0.8CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25°C環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4.低輸入電壓情況下需減額輸出,具體請參照減額與靜態特性曲線圖。
5.電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm,長360mm*寬360mm的金屬鐵板上測試。電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
6.當海拔高度超過2叫0米（6500英尺）時，無風扇機型環境溫度依每3.5°C/1000m比例下降，有風扇機型環境溫度依每5°C/1000m比例下降。※產品免責聲明： 詳細請參閱
