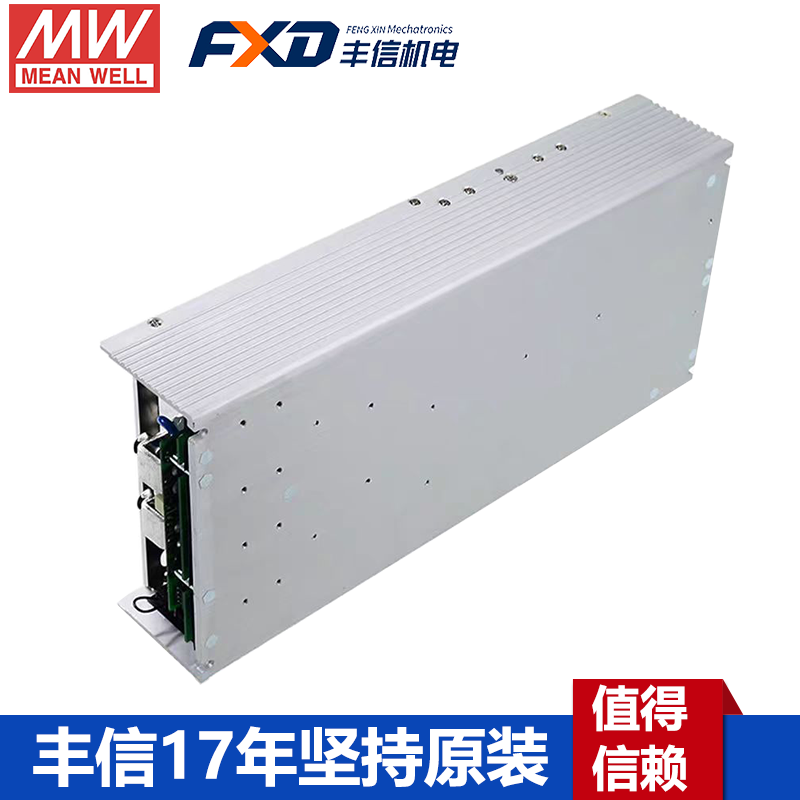

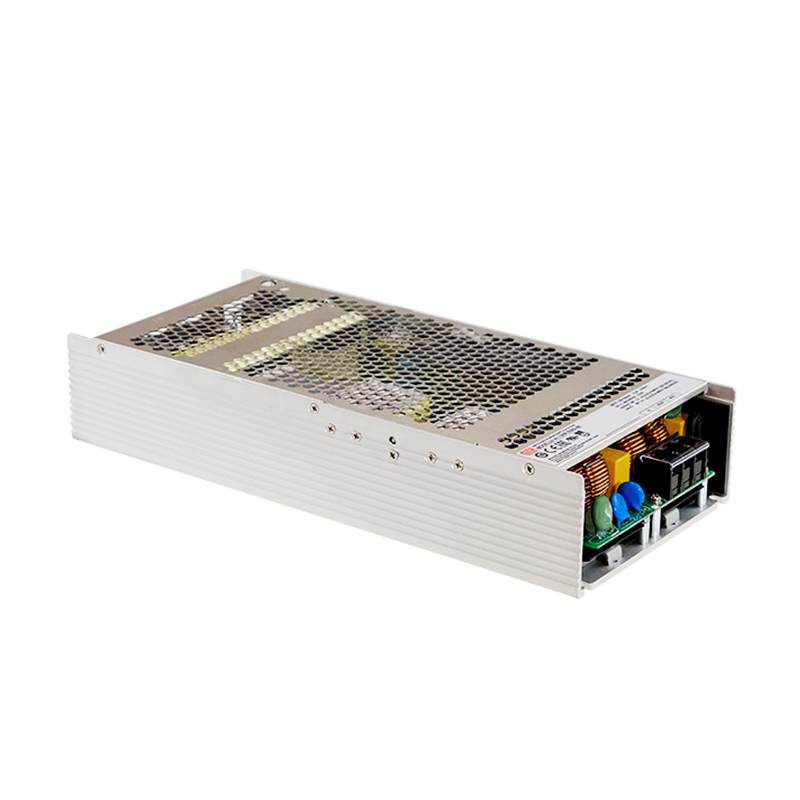

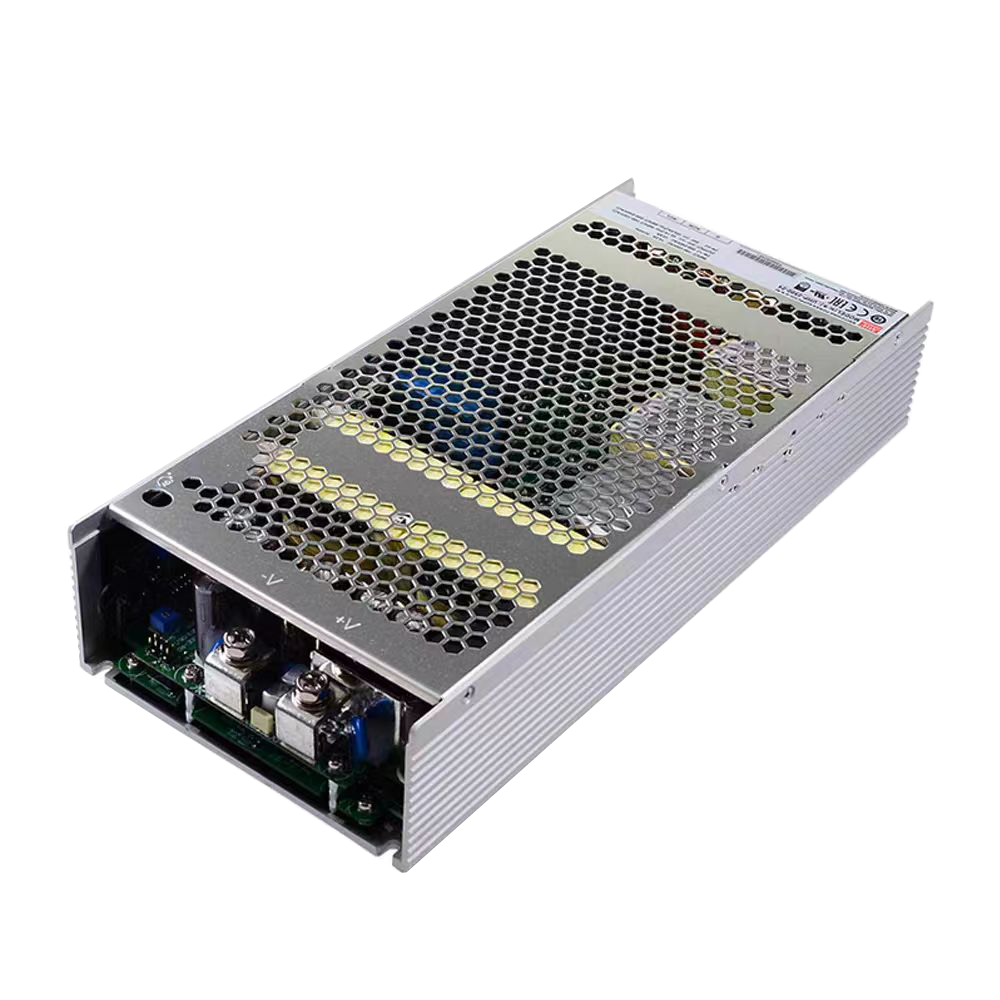

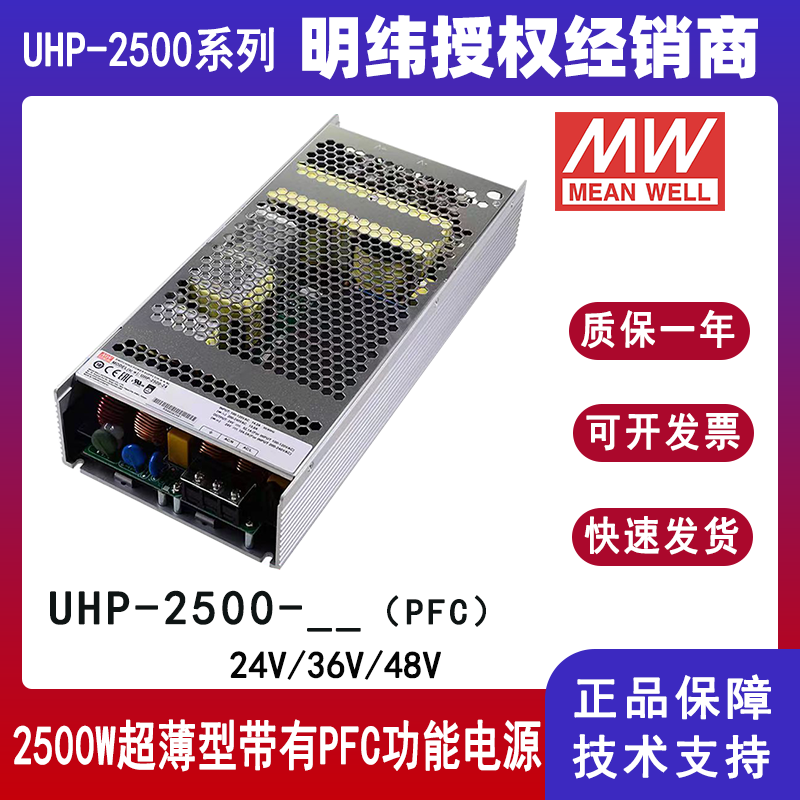

產品描述：
UHP-2500系列是一款2500W單組輸出超薄型電源供應器，高度60mm。采用90-264VAC全范圍輸入，可提供24V和48V輸出電壓。除效率高達96%外，整系列在-30-70℃的自然風冷下無風扇運行。UHP-2500具有完整的保護功能和2G抗振功能;符合國際安全法規規定，如TUV BS EN/EN62368-1,UL62368-1。UHP-2500系列提供各種工業應用的高性能電源解決方案。

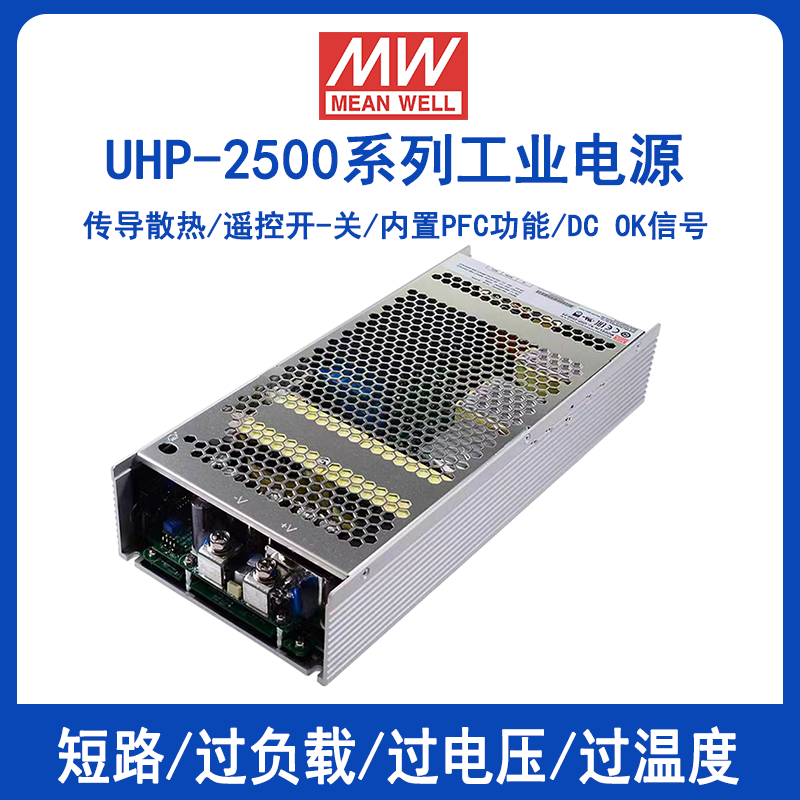

產品特性：
?細長型，高度60mm
?無風扇設計，自然風冷
?具有主動式PFC功能
?-30~+70℃工作溫度
?輸出電壓和恒流值可調
?保護種類：短路/過負載/過電壓/過溫度
?內置遙控開、關功能
?DC OK有效信號
?工作高度可達5000米(備注8)
?LED電源指示
?可選擇PMBus和CANBus通訊協議
產品應用：
?工業自動化機械
?工業控制系統
?機電設備
?電子儀表、設備和裝置
?測試或測量儀器
?激光機
?充電相關設備
?家用設備
?PoE電源設備 (48V 機型：輸出直流電壓范圍 48~57.6V)

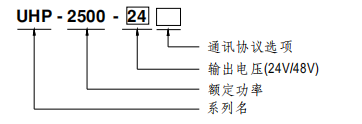

型號編碼：
產品參數：
型號 UHP-2500-24 UHP-2500-36 UHP-2500-48 輸出 直流電壓 24V 36V 48V 額定電流 104.2A 69.4A 52. 1A 額定功率 2500.8W 2498.4W 2500.8W 紋波與噪聲備注2 300mVp-p 360mVp-p 480mVp-p 電壓調整范圍 通過內建電位器, SVR 24~28.8V 36~43.2V 48~57.6V 電壓精度 備注3 ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% 負載調整率 ±1.0% ±1.0% ±0.5% 啟動、上升時間備注4 1800ms, 60ms/230VAC 1800ms, 60ms/ 115VAC(滿載時) 保持時間(Typ.) 備注4 16ms/230VAC(75%負載時) 10ms/230VAC(滿載時);16ms/115VAC(75%負載時) 10ms/115VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC 250 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因素(Typ.) 備注4 PF≥0.95/230VAC PF≥0.99/ 115VAC(滿載時) 效率(Typ.) 95% 95.5% 96% 交流電流(Typ.) 15A/ 115VAC 14.3A/230VAC 浪涌電流(Typ.) 冷啟動 ：30A/ 115VAC 60A/230VAC 漏電流 <0.75mA / 240VAC 保護 過負載 額定電流105%~ 115% 保護類型 :恒流限制模式 ，5 秒后關閉 O/P 電壓。O/P電壓下降后 ，重啟恢復 過電壓 30 ~ 35V 45 ~ 51V 60 ~ 67V 保護模式:關斷輸出電壓,重啟恢復 過溫度 保護模式:關斷輸出電壓, 溫度下降后可 自動恢復 功能 輸出電壓調整(PV)備注5 輸出電壓可調整到額定電壓的50- 120% 。請參考功能手冊 輸出電流調整(PC)備注5 輸出電流可調整到額定電流的20- 100% 。請參考功能手冊 遙控開關 電源開啟: 短路 電源關斷: 開路 輔助電源 12V@0.4A , 公差±10%, 紋波150mVp-p DC OK信號 發出TTL信號, 電源開啟= 4.5 ~ 5.5V; 電源關斷= -0.5 ~ 0.5V 。請參考功能手冊 環境 工作溫度 -30 ~ +70C (請參考 “減額曲線”) 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85C, 10 ~ 95% RH,無冷凝 溫度系數 ±0.03%/C (0~50C) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁
兼容
(備注7)安全規范
UL62368- 1, Dekra seal BS EN/EN62368- 1, EAC TP TC 004認證通過耐壓 I/P-O/P: 3.75KVAC I/P-FG: 2KVAC O/P-FG: 1.25KVAC 絕緣阻抗 I/P-O/P, I/P-FG,O/P-FG: 100M Ohms/500VDC/25C/ 70%RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class A Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-6-2 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4- 11 >95% dip 0.5 periods, 30% dip 25 periods,其它 MTBF 493.9K hrs min. Telcordia SR-332 (Bellcore) ; 48.9K hrs min. MIL-HDBK-217F (25C) 尺寸 310*140*60mm (L*W*H) 包裝 3.5kg ; 4pcs/ 15kg/ 1.76CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額與靜態特性曲線圖。
5. 當用戶不使用SVR時，PV/PC功能可用。
6. 輸出電壓低于 Vset 的 80% 以下 5 秒后，輸出將關閉，重新上電恢復。
7. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm ，長1100mm*寬650mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試” 。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5C/1000m比例下降，有風扇機型環境溫度依每5C/1000m比例下降。
9. 搭配水冷板應用前請聯絡明緯技術人員，以確認產品與水冷系統搭配符合相關規格。
※ 產品免責聲明：詳細請參閱
