產品特性：
.交流輸入范圍180~264VAC
.交流輸入突入電流抑制
.保護種類:短路/過負載/過電壓/過溫度

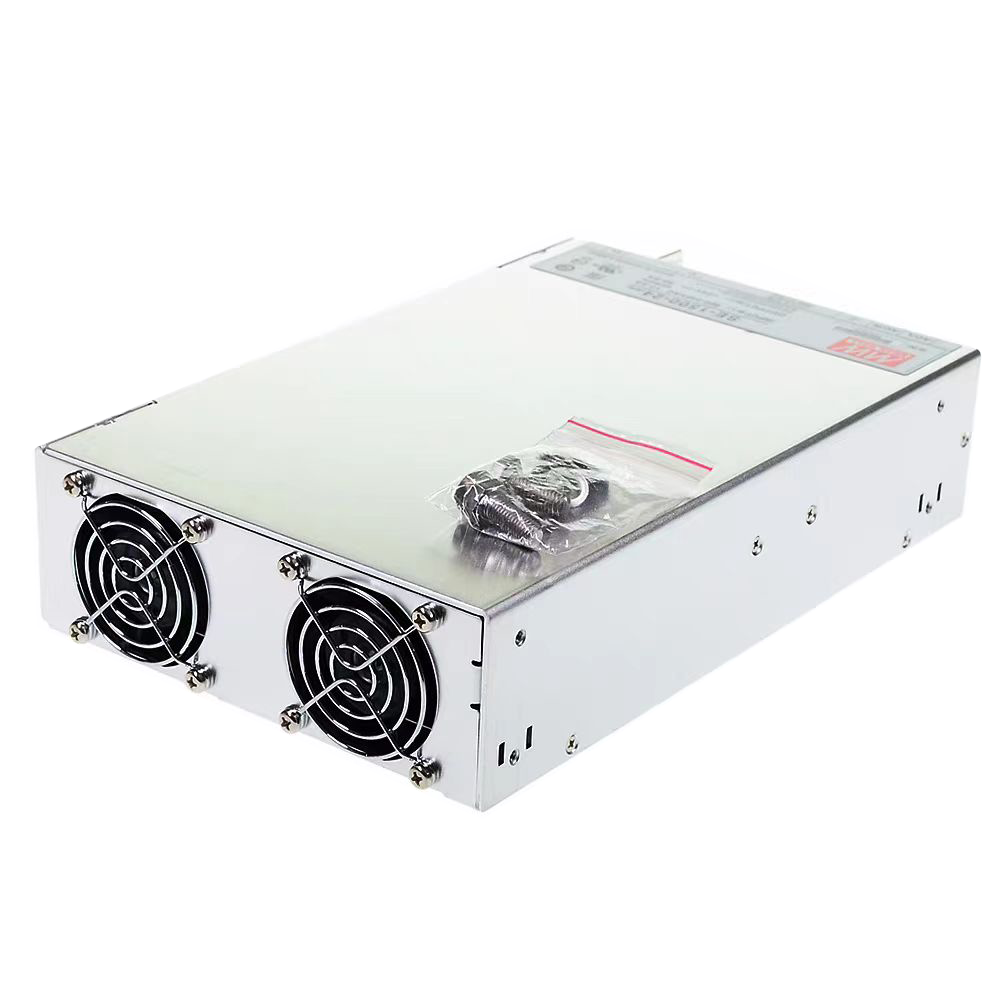

.內置直流滾軸風扇強制風冷
.高功率密度:7.3w/in3
.DC OK信號輸出
.遙控開關
.遙感功能
.低成本
.通過UL/CUL認證
產品參數：
型號 SE-1500-5 SE-1500-12 SE-1500-15 SE-1500-24 SE-1500-27 SE-1500-48 輸出 直流電壓 5V 12V 15V 24V 27V 48V 額定電流 300A 125A 100A 62.5A 55.6A 31.3A 電流范圍 0 ~ 300A 0 ~ 125A 0 ~ 100A 0 ~ 62.5A 0 ~ 55.6A 0 ~ 31.3A 額定功率 1500W 1500W 1500W 1500W 1501.2W 1502.4W 紋波與噪聲 (max)備注2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 電壓調整范圍 3.3 ~ 5.5V 10.8 ~ 13.5V 13.5 ~ 16.5V 21.6 ~ 26.4V 25 ~ 30V 43.2 ~ 56V 電壓精度備注3 ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±2.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 150ms, 12ms/230VAC(滿載時) 保持時間(Typ.) 26ms/230VAC(滿載時) 輸入 電壓范圍 180~264VAC或254 ~ 370VDC 頻率范圍 47 ~ 63Hz 效率(Typ.) 81% 85% 85% 87% 88% 89% 交流電流(Typ.) 17.5A/230VAC 浪涌電流(Typ.) 60A/230VAC 漏電流 <3.5mA / 240VAC 保護 過負載 額定輸出功率的105%~125% 保護模式:關閉輸出，電源重啟后恢復 過電壓 5.75 ~ 6.75V 14.5 ~ 16.2V 18 ~ 21V 27.6 ~ 32.4V 31 ~ 35V 57.6 ~ 67.2V 保護模式:關閉輸出，電源重啟后可恢復正常輸出 過溫度 95℃±5℃(5V), 85℃±5℃(12V,15V), 80℃±5℃(24V), 75℃±5℃(27V,48V)(TSW1檢測輸出二極管的散熱器) 保護模式:關閉輸出，溫度恢復正常后可自動恢復 功能 DC OK信號 PSU開啟: 3.3V ~ 5.6V PSU關閉: 0 ~ 1V 遙控 RC+/RC-: 0 ~ 0.8V啟動; 4 ~ 10V 關機 環境 工作溫度 -20 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.05%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,EAC TP TC 004認證通過; 設計參照BS EN/EN62368-1 耐壓 I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC 70%RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class A Radiated BS EN/EN55032 (CISPR32) Class A Harmonic Current BS EN/EN61000-3-2 ----- Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-6-2 2KV/Line-Line,4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods,
>95% interruptions 250 periods其它 MTBF 999.9K hrs min. Telcordia SR-332 (Bellcore) ; 134.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 278*177.8*63.5mm (L*W*H) 包裝 3.3Kg; 4pcs/14.2Kg/1.14CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長720mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。 (在明緯網站http://www.meanwell.com)
5. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
6.該電源不符合EN61000-3-2法規的諧波電流要求。 請不要在以下條件下使用此電源：
a）終端設備在歐盟地區使用
b）終端設備連接到220Vac或更高的額定標稱電壓的公共電源，并且 c）電源是：
- 安裝在平均或連續輸入功率大于75W的終端設備中，或
- 屬于照明系統的一部分
以下情況除外：
以下終端設備中使用的電源不需要滿足EN61000-3-2 a）總額定輸入功率大于1000W的專業設備；
b）額定功率小于或等于200W的對稱控制的加熱元
