產品特性：
.交流輸入突入電流限制

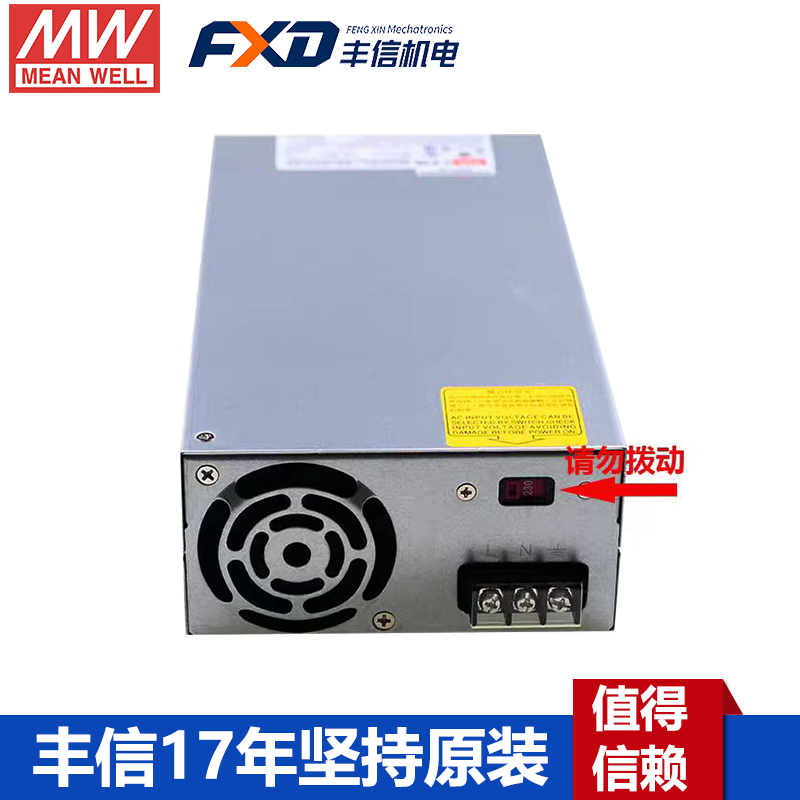

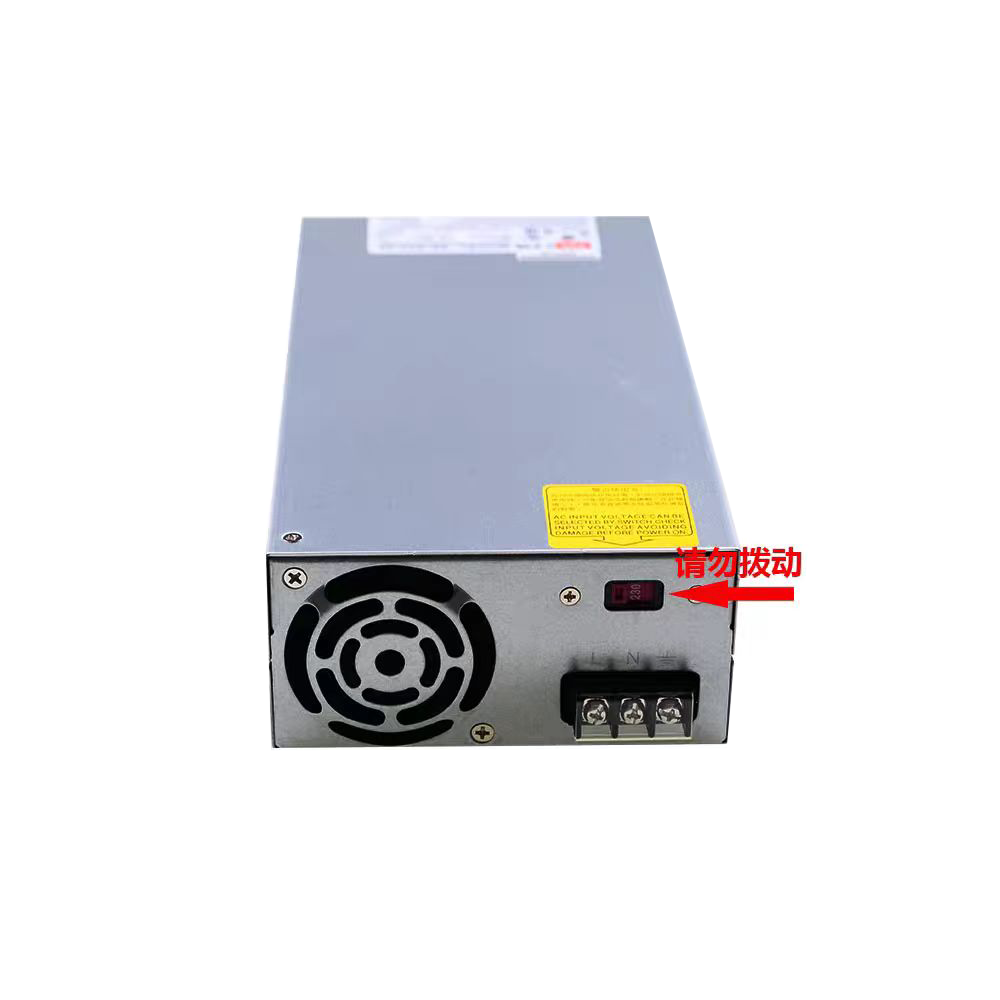

.交流輸入范圍通過開關置換
.保護種類:短路/過負載/過電壓/過溫度
.內置直流風扇強制風冷
.高功率密度:4.9w/in3
.具有遙感功能
.LED指示工作情況
.通過UL認證
產品參數：
型號 SE-600-5 SE-600-12 SE-600-15 SE-600-24 SE-600-27 SE-600-36 SE-600-48 輸出 直流電壓 5V 12V 15V 24V 27V 36V 48V 額定電流 100A 50A 40A 25A 22.2A 16.6A 12.5A 電流范圍 0 ~ 100A 0 ~ 50A 0 ~ 40A 0 ~ 25A 0 ~ 22.2A 0 ~ 16.6A 0 ~ 12.5A 額定功率 500W 600W 600W 600W 599.4W 597.6W 600W 紋波與噪聲 (max)備注2 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 200mVp-p 電壓調整范圍 4.75 ~ 5.5V 10 ~ 13.5V 13.5 ~ 16.5V 22 ~ 26.4V 24 ~ 30V 32 ~ 40V 43 ~ 56V 電壓精度備注3 ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±2.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1000ms, 50ms/230VAC 1000ms,50ms/115VAC(滿載時) 保持時間(Typ.) 20ms/230VAC 16ms/115VAC(滿載時) 輸入 電壓范圍 90 ~ 132VAC/180~264VAC(開關切換)或254 ~ 370VDC 頻率范圍 47 ~ 63Hz 效率(Typ.) 78% 83% 84% 87% 87% 87% 88% 交流電流(Typ.) 12A/115VAC 7.5A/230VAC 浪涌電流(Typ.) 30A/115VAC 60A/230VAC 漏電流 <2.0mA / 240VAC 保護 過負載 額定輸出功率的105%~125% 保護模式:關閉輸出，重啟后恢復 過電壓 5.75 ~ 6.3V 13.8 ~ 16.2V 18 ~ 21V 27.6 ~ 32.4V 31 ~ 36.5V 42 ~ 50V 57.6 ~ 67.2V 保護模式:關閉輸出，電源重啟后可恢復正常輸出 過溫度 85℃±5℃(TSW1 : 檢測功率晶體管的散熱器) 保護模式:關閉輸出，溫度恢復正常后自動恢復 環境 工作溫度 -20 ~ +60℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.05%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 2G 10分鐘/周期, X、Y、Z軸各60分鐘 安規和
電磁兼容安全規范 CB IEC62368-1,UL60950-1,UL62368-1,EAC TP TC 004, BSMI CNS14336-1, KC K60950-1(for 12V,24V only),
IS13252(Part1)/IEC60950-1(except for 48V)認證通過; 設計參考 BS EN/EN62368-1耐壓 I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC 其它 MTBF 1529.1K hrs min. Telcordia TR/SR-332 (Bellcore) ; 204.2K hrs. MIL-HDBK-217F (25℃) 尺寸 247*127*63.5mm (L*W*H) 包裝 2.1Kg; 6pcs/13.4Kg/1.03CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
5. 此電源不符合BS EN/EN61000-3-2規定的諧波電流要求。請不要在以下條件下使用此電源：
a) 終端設備在歐盟內使用，
b) 終端設備連接到220Vac或更高額定標稱電壓的公共主電源，
c) 電源為：
- 安裝在平均或連續輸入功率大于75W的終端設備中，
- 屬于照明系統的一部分例外：
以下終端設備中使用的電源不需要滿足BS EN/EN61000-3-2 a)總額定輸入功率大于1000W的專業設備;
b)額定功率小于或等于200W的對稱受控加熱元件
