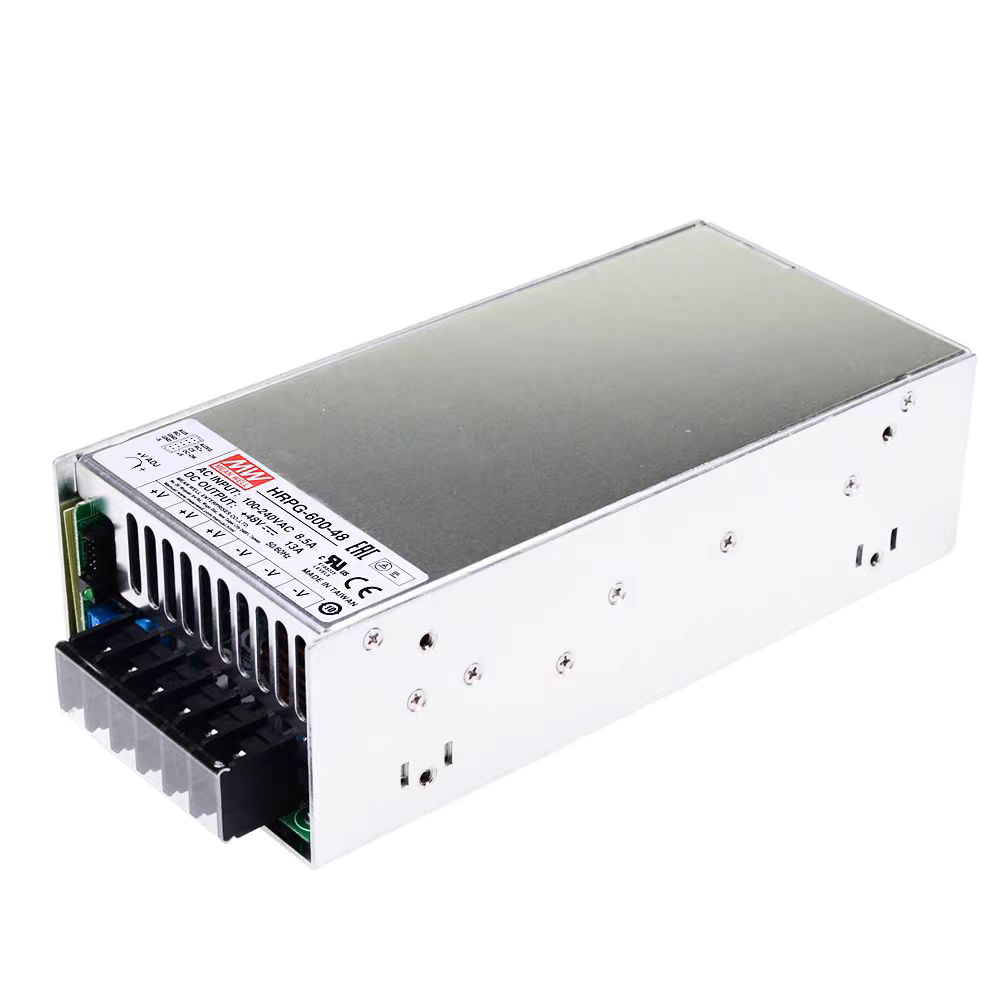

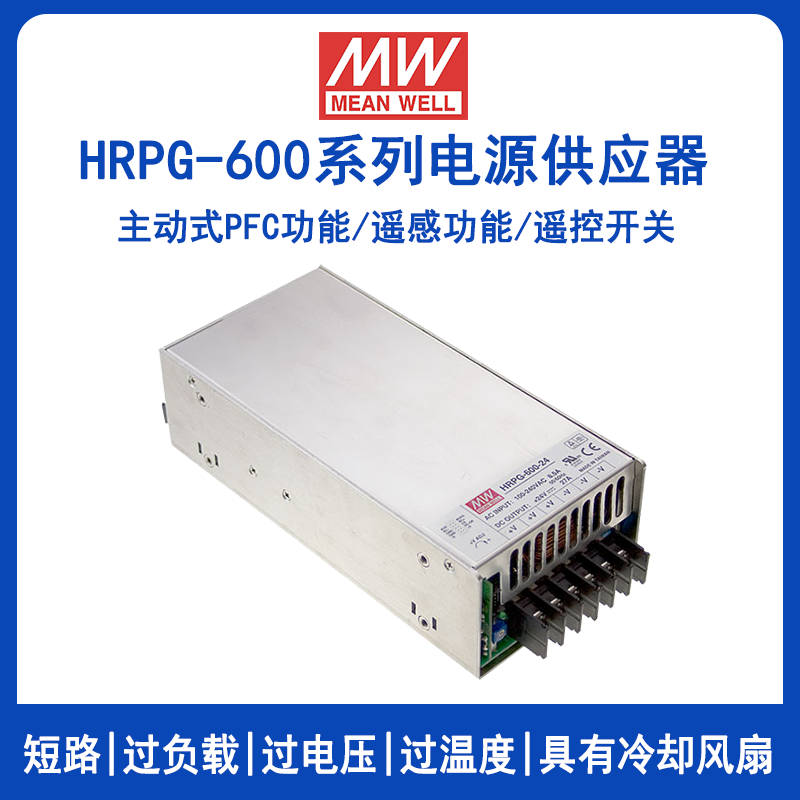

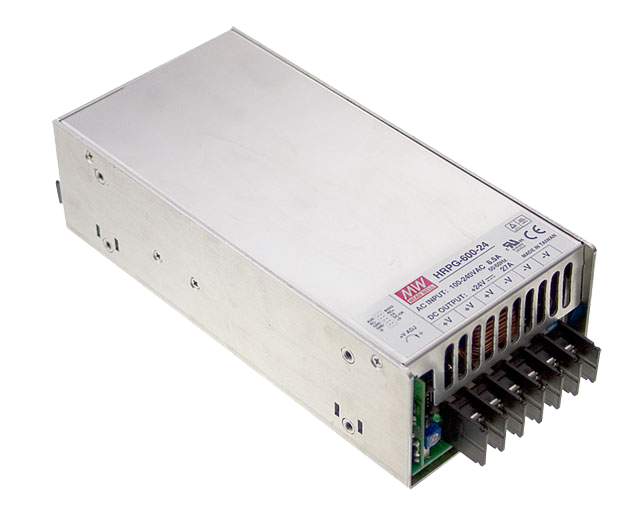

產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能,PF>0.93
.效率可高達89%
.能承受300VAC浪涌輸入5秒
.保護種類:短路/過負載/過電壓/過溫度

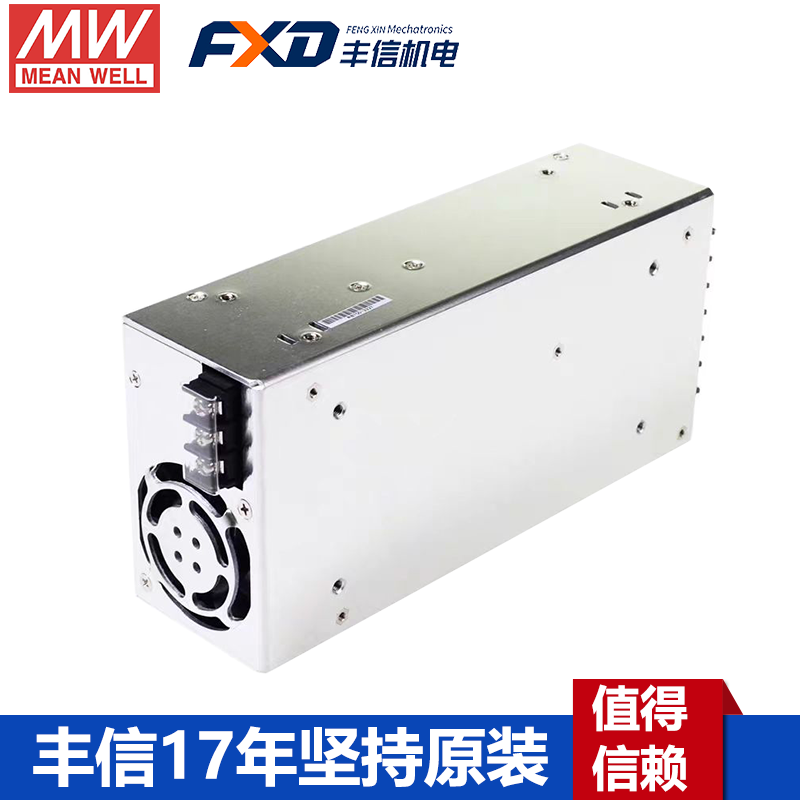

.具有冷卻風扇開關控制
.有DC OK信號輸出
.具有遙控開關
.5V@0.3A待機
.具有遙感功能
.空載消耗<0.75W
.并聯使用可達2400W(3+1)(24V,36V,48V)

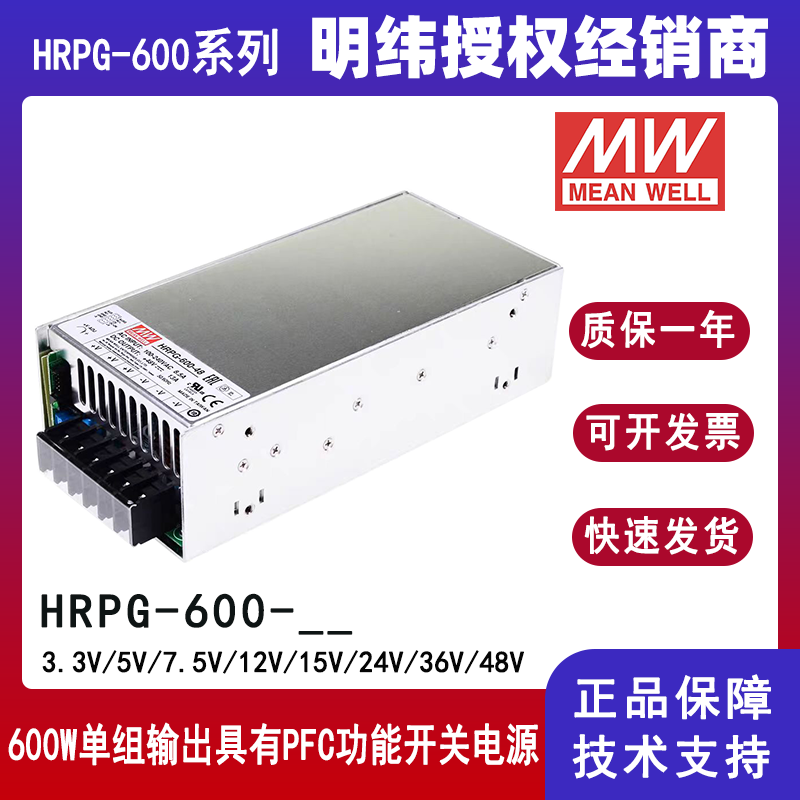

產品參數：
型號 HRPG-600-3.3 HRPG-600-5 HRPG-600-7.5 HRPG-600-12 HRPG-600-15 HRPG-600-24 HRPG-600-36 HRPG-600-48 輸出 直流電壓 3.3V 5V 7.5V 12V 15V 24V 36V 48V 額定電流 120A 120A 80A 53A 43A 27A 17.5A 13A 電流范圍 0 ~ 120A 0 ~ 120A 0 ~ 80A 0 ~ 53A 0 ~ 43A 0 ~ 27A 0 ~ 17.5A 0 ~ 13A 額定功率 396W 600W 600W 636W 645W 648W 630W 624W 紋波與噪聲備注2 120mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p 電壓調整范圍 2.8 ~ 3.8V 4.3 ~ 5.8V 6.8 ~ 9V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 電壓精度 備注3 ±2.0% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1000ms, 50ms/230VAC 2500ms,50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/115VAC(滿載時) 輸入 電壓范圍 備注5 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.93/230VAC PF>0.99/115VAC(滿載時) 效率(Typ.) 78.5% 82% 86% 88% 88% 88% 89% 89% 交流電流(Typ.) 7.6A/115VAC 3.6A/230VAC 浪涌電流(Typ.) 35A/115VAC 70A/230VAC 漏電流 <1.2mA / 240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:恒流限制,負載異常條件移除后可自動恢復 過電壓 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，溫度下降后可自動恢復 功能 5V待機 5V待機 : 5V@0.3A ;容差:±5%,紋波 : 50mVp-p(最大) DC OK信號 PSU 開啟 : 3.3 ~ 5.6V ; PSU關閉 : 0 ~ 1V 遙控 RC+ / RC-: 4 ~ 10V或開路=啟動 ; 0 ~ 0.8V或短路=關閉 風扇控制(Typ.) 負載35±15%或RTH2≧50℃風扇啟動 環境 工作溫度 -40 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1,EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2, EAC TP TC 020 其它 MTBF 1142.5K hrs min. Telcordia SR-332 (Bellcore) ; 138.5K hrs min. MIL-HDBK-217F (25℃) 尺寸 218*105*63.5mm (L*W*H) 包裝 1.58Kg; 8pcs/13.6Kg/1.34CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 啟動時間是在冷機啟動狀態下測得，頻繁的開關機可能會使啟動時間變長。
6. 當RC- & RC+ (CN100 pin3,4) 0 ~ 0.8V或短路時,空載消耗<0.75W。
7. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
※ 產品免責聲明：詳細請參閱
