產品描述：

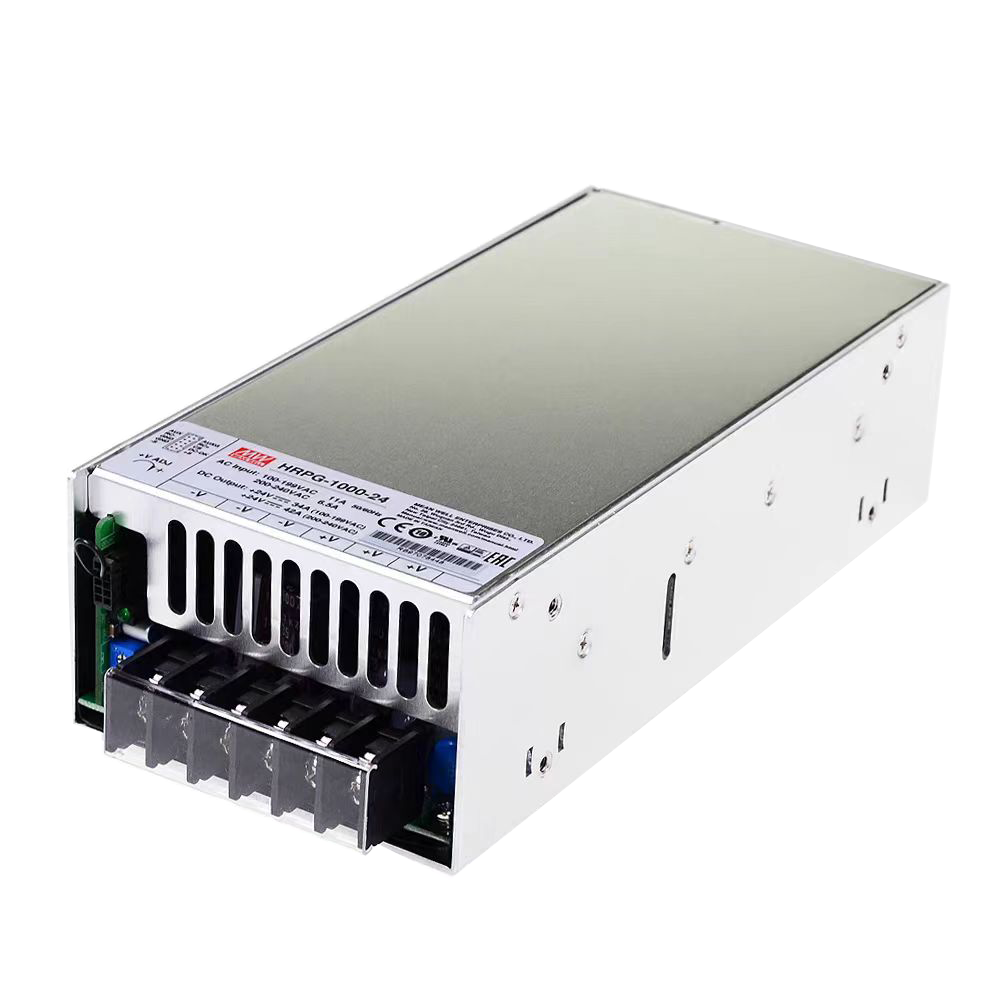

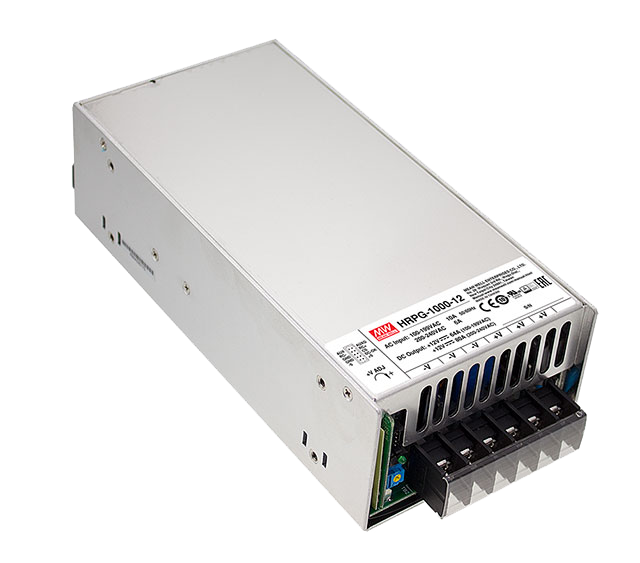

HRPG-1000是一款單組輸出機殼型交流變直流電源供應器，可為廣泛的工業應用提供1000W的輸出功率。整系列輸入電壓范圍為90~264VAC，并且能 提供12V到48V間不同的額定電壓，可滿足各種工業設備需求。每個機型可通過內部控速風扇來風冷，工作溫度可達70℃。另外,HRPG-1000利用內建多種功能如輔助電源遙感和遙控功能警報信號等功能提供多種設計靈活性。
產品特性：
?國際通用全范圍交流輸入
?具有主動式PFC功能,PF>0.95
?效率高達94%
?能承受300VAC浪涌輸入5秒
?保護種類：短路/過負載/過電壓/過溫度
?具有冷卻風扇開關控制
?并聯使用可達4000W(3+1)
?有DC OK信號輸出
?具有遙控開關
? 5V@0.3A待機
?具有遙感功能
?空載消耗< 0.75W(備注6)
產品應用：
.工業控制或自動化裝置
.測試和測量儀器
.激光相關類機器
.老化設備
.RF應用程序

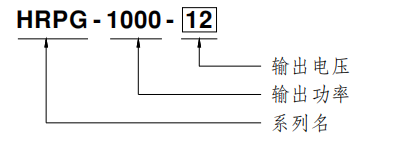

機型編碼：
產品參數：
型號 HRPG-1000-12 HRPG-1000-15 HRPG-1000-24 HRPG-1000-48 輸出 直流電壓 12V 15V 24V 48V 額定電流 80A 64A 42A 21A 電流范圍 0 ~ 80A 0 ~ 64A 0 ~ 42A 0 ~ 21A 額定功率 960W (最大1000W,持續3秒) 960W (最大1000W,持續3秒) 1008W 1008W 紋波與噪聲備注2 150mVp-p 150mVp-p 200mVp-p 250mVp-p 電壓調整范圍 11 ~ 14V 14 ~ 17V 22 ~ 28V 46 ~ 56V 電壓精度 備注3 ±2.0% ±1.5% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.5% 負載調整率 ±2.0% ±1.5% ±0.5% ±0.5% 啟動、上升時間 1000ms, 50ms/230VAC 2000ms, 50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/115VAC(滿載時) 輸入 電壓范圍 備注4 90 ~ 264VAC(300VAC持續5秒) 127 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.95/230VAC PF>0.99/115VAC(滿載時) 效率(Typ.) 91.5% 92% 93% 94% 交流電流(Typ.) 8.5A/115VAC 5A/230VAC 浪涌電流(Typ.) 25A/115VAC 40A/230VAC 漏電流 <1.2mA / 240VAC 保護 過負載 額定輸出功率的105 ~ 135% 保護模式:恒流限制,負載異常條件移除后可自動恢復 過電壓 14.5 ~ 16.5V 18.2 ~ 20.6V 29 ~ 33V 58 ~ 65V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，溫度下降后可自動恢復 功能 均流 可高達4000W或(3+1). 請參照功能手冊 遙控 電源開啟: 短路; 電源關斷 : 開路. 請參照功能手冊 遙感 遙感對負載線壓降補償最大為0.5V. 請參照功能手冊 DC-OK信號 TTL 信號輸出, PSU開啟 = 3.3 ~ 5.6V ; PSU關斷 = 0 ~ 1V. 請參照功能手冊 5V待機 5V待機 : 5V@0.3A ;容差:±5%,紋波 : 50mVp-p(最大) 風扇控制 通過NTC(RT50)或30%最小負載開/關風扇。 環境 工作溫度 -40 ~ +70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH無冷凝 溫度系數 ±0.03%/℃ (0 ~ 50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注7)安全規范 UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, AS/NZS62368.1, EAC TP TC 004認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH 電磁兼容發射 Parameter Standard Test Level / Note Conducted BS EN/EN55032 (CISPR32) Class B Radiated BS EN/EN55032 (CISPR32) Class B Harmonic Current BS EN/EN61000-3-2 Class A Voltage Flicker BS EN/EN61000-3-3 ----- 電磁兼容抗擾度 BS EN/EN55035, BS EN/EN61000-6-2 Parameter Standard Test Level / Note ESD BS EN/EN61000-4-2 Level 3, 8KV air ; Level 2, 4KV contact Radiated BS EN/EN61000-4-3 Level 3 EFT / Burst BS EN/EN61000-4-4 Level 3 Surge BS EN/EN61000-4-5 Level 4, 2KV/Line-Line 4KV/Line-Earth Conducted BS EN/EN61000-4-6 Level 3 Magnetic Field BS EN/EN61000-4-8 Level 4 Voltage Dips and Interruptions BS EN/EN61000-4-11 >95% dip 0.5 periods, 30% dip 25 periods,
>95% interruptions 250 periods其它 MTBF 862.1K hrs min. Telcordia SR-332 (Bellcore) ; 105.9K hrs min. MIL-HDBK-217F (25℃) 尺寸 218*105*63.5mm (L*W*H) 包裝 1.53Kg;8pcs/13.3Kg/1.34CUFT NOTE 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
5. 啟動時間是在冷機啟動狀態下測得，頻繁的開關機可能會使啟動時間變長。
6. 當RC- & RC+ (CN100 pin3,4) 開路時,空載消耗<0.75W。
7. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬700mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
8. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
