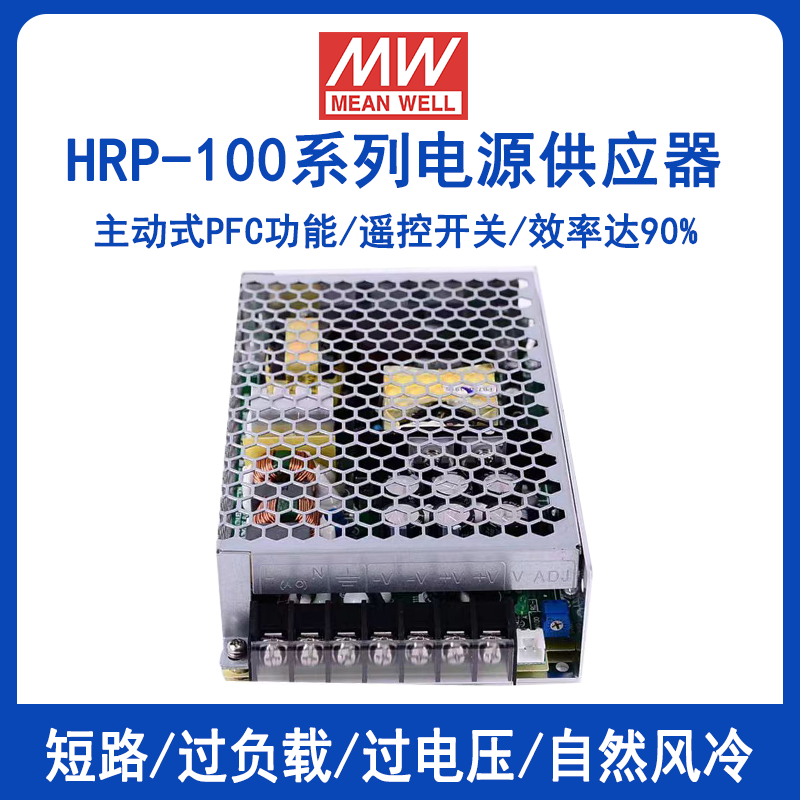

產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能
.效率可高達90%
.能承受300VAC浪涌輸入5秒
.保護種類:短路/過負載/過電壓
.保護種類:過溫度(可選)
.自然風冷
.1U高度僅38mm
.具有遙控開關
.空載消耗<0.5W
.全部使用105℃高壽命電容
產品參數：
型號 HRP-100-3.3 HRP-100-5 HRP-100-7.5 HRP-100-12 HRP-100-15 HRP-100-24 HRP-100-36 HRP-100-48 輸出 直流電壓 3.3V 5V 7.5V 12V 15V 24V 36V 48V 額定電流 20A 17A 13.5A 8.5A 7A 4.5A 2.9A 2.2A 電流范圍 0 ~ 20A 0 ~ 17A 0 ~ 13.5A 0 ~ 8.5A 0 ~ 7A 0 ~ 4.5A 0 ~ 2.9A 0 ~ 2.2A 額定功率 66W 85W 101.3W 102W 105W 108W 104.4W 105.6W 紋波與噪聲 (max)備注2 80mVp-p 80mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p 電壓調整范圍 3.1 ~ 3.8V 4.75 ~ 5.8V 7.1 ~ 9V 11.4 ~ 13.8V 14.25 ~ 18V 22.8 ~ 28.8V 34.2 ~ 39.6V 45.6 ~ 55.2V 電壓精度備注3 +2.5,-3.5% ±2.5% ±2.5% ±1.5% ±1.5% ±1.5% ±1.5% ±1.5% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±2.0% ±2.0% ±1.5% ±0.8% ±0.8% ±0.5% ±0.5% ±0.5% 啟動、上升時間 2500ms, 100ms/230VAC 2500ms, 100ms/115VAC(滿載時) 保持時間(Typ.) 50ms/230VAC 20ms/115VAC(滿載時) 輸入 電壓范圍 備注5 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.95/230VAC PF>0.98/115VAC(滿載時) 效率(Typ.) 78% 83% 84% 87.5% 88% 88.5% 89% 90% 交流電流(Typ.) 1.1A/115VAC 0.6A/230VAC 浪涌電流(Typ.) 35A/115VAC 65A/230VAC 漏電流 <1mA / 240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:,當輸出電壓為50%~100%額定電壓時為恒流限制，負載異常條件移除后可自動恢復 過電壓 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保護模式:關閉輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出電壓,溫度下降后自動恢復 功能 遙控 RC+ / RC-: 0 ~ 0.8V = 開機 ; 4 ~ 10V = 關機 環境 工作溫度 -40～+60℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.04%/℃ (0～50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1,AS/NZS62368.1, EAC TP TC 004 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11,BS EN/EN55035 ,BS EN/EN61000-6-2,重工業標準, EAC TP TC 020 其它 MTBF 2344.3K hrs min. Telcordia SR-332 (Bellcore) ; 295.8K hrs min. MIL-HDBK-217F (25℃) 尺寸 159*97*38mm (L*W*H) 包裝 0.56Kg; 24pcs/15Kg/0.9CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
