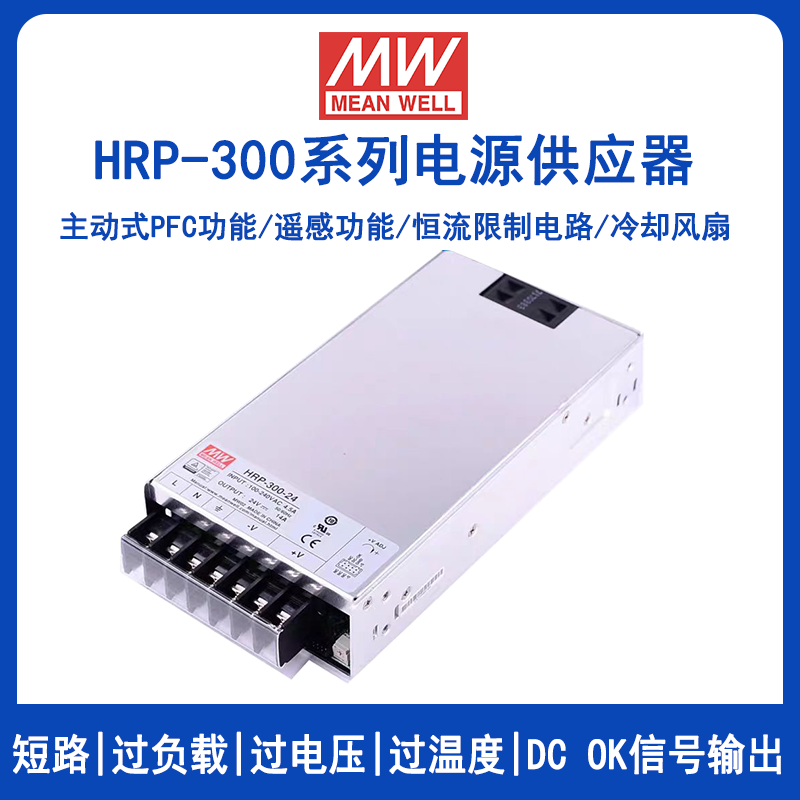

產品特性：
.國際通用全范圍交流輸入
.內置主動式PFC功能,PF>0.95
.效率可高達89%
.能承受300VAC浪涌輸入5秒
.保護種類:短路/過負載/過電壓/過溫度
.具有冷卻風扇開關控制
.具有DCOK信號輸出
.高度低僅41mm
.具有遙感功能
.具有恒流限制電路
產品參數：

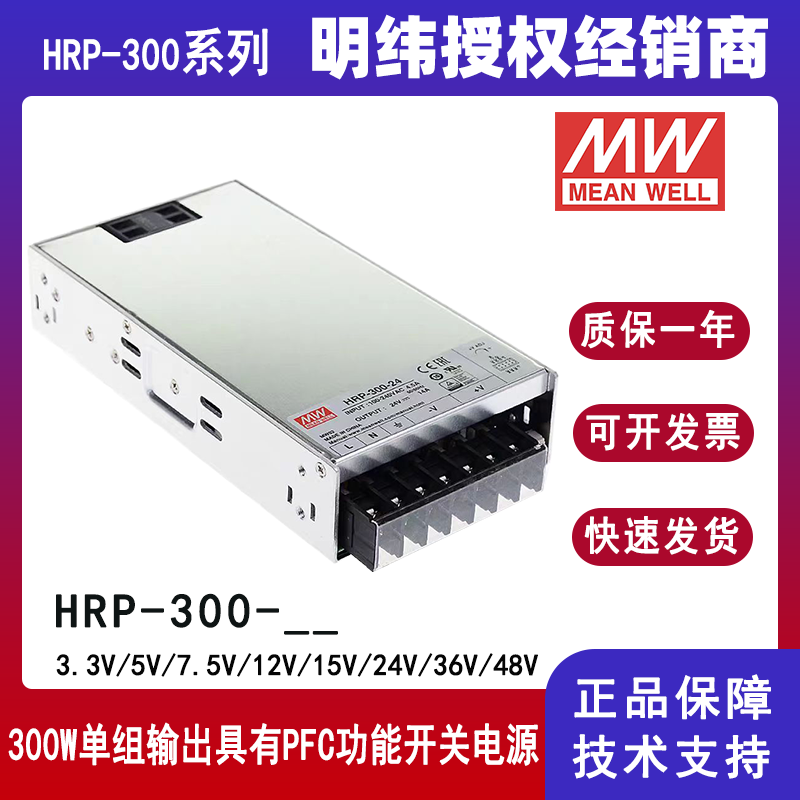

型號 HRP-300-3.3 HRP-300-5 HRP-300-7.5 HRP-300-12 HRP-300-15 HRP-300-24 HRP-300-36 HRP-300-48 輸出 直流電壓 3.3V 5V 7.5V 12V 15V 24V 36V 48V 額定電流 60A 60A 40A 27A 22A 14A 9A 7A 電流范圍 0 ~ 60A 0 ~ 60A 0 ~ 40A 0 ~ 27A 0 ~ 22A 0 ~ 14A 0 ~ 9A 0 ~ 7A 額定功率 198W 300W 300W 324W 330W 336W 324W 336W 紋波與噪聲備注2 80mVp-p 90mVp-p 100mVp-p 120mVp-p 150mVp-p 150mVp-p 250mVp-p 250mVp-p 電壓調整范圍 2.8 ~ 3.8V 4.3 ~ 5.8V 6.8 ~ 9V 10.2 ~ 13.8V 13.5 ~ 18V 21.6 ~ 28.8V 28.8 ~ 39.6V 40.8 ~ 55.2V 電壓精度備注3 ±2.5% ±2.0% ±2.0% ±1.0% ±1.0% ±1.0% ±1.0% ±1.0% 線性調整率 ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2% 負載調整率 ±1.0% ±1.0% ±1.0% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% 啟動、上升時間 1000ms, 50ms/230VAC 2500ms,50ms/115VAC(滿載時) 保持時間(Typ.) 16ms/230VAC 16ms/115VAC(滿載時) 輸入 電壓范圍 備注5 85 ~ 264VAC或120 ~ 370VDC 頻率范圍 47 ~ 63Hz 功率因數(Typ.) PF>0.95/230VAC PF>0.99/115VAC(滿載時) 效率(Typ.) 80% 82% 86% 88% 88% 87% 88% 89% 交流電流(Typ.) 3.5A/115VAC 1.8A/230VAC 浪涌電流(Typ.) 35A/115VAC 70A/230VAC 漏電流 <1.2mA / 240VAC 保護 過負載 額定輸出功率的105%~ 135% 保護模式:恒流限制,負載異常條件移除后可自動恢復 過電壓 3.96 ~ 4.62V 6 ~ 7V 9.4 ~ 10.9V 14.4 ~ 16.8V 18.8 ~ 21.8V 30 ~ 34.8V 41.4 ~ 48.6V 57.6 ~ 67.2V 保護模式:關斷輸出，電源重啟后可恢復正常輸出 過溫度 關斷輸出，溫度下降后可自動恢復 功能 DC OK信號 PSU開: 3.3 ~ 5.6V ; PSU關 : 0 ~ 1V 風扇控制(Typ.) 負載35±15%或RTH2≧50℃,風扇開啟 環境 工作溫度 -40～+70℃ (請參考"減額曲線") 工作濕度 20 ~ 90% RH,無冷凝 儲存溫度、濕度 -40 ~ +85℃, 10 ~ 95% RH 溫度系數 ±0.03%/℃ (0～50℃) 耐振動 10 ~ 500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 安規和電磁兼容
(備注4)安全規范 UL62368-1,TUV BS EN/EN62368-1, EAC TP TC 004, AS/NZS 62368.1 認證通過 耐壓 I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC 絕緣阻抗 I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH 電磁兼容發射 符合BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2,-3, EAC TP TC 020 電磁兼容抗擾度 符合BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, BS EN/EN61000-6-2,重工業標準, EAC TP TC 020 其它 MTBF 1487.1K hrs min. Telcordia SR-332 (Bellcore) ; 200.4K hrs min. MIL-HDBK-217F (25℃) 尺寸 199*105*41mm (L*W*H) 包裝 0.95Kg; 15pcs/15.3Kg/0.79CUFT 備注 1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。
2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。
3. 精度：包含設定誤差、線性調整率和負載調整率。
4. 電源應視為系統內元件的一部分，所有的EMC測試都將測試樣品安裝在一個厚度1mm，長360mm*寬360mm的金屬鐵板上測試。
電源需結合終端設備進行電磁兼容相關確認。有關EMC測試操作指導，請參閱“組件電源供應器的EMI測試”。
5. 低輸入電壓情況下需減額輸出，具體請參照減額曲線圖。
6. 當海拔高度超過2000米(6500英尺)時，無風扇機型環境溫度依每3.5℃/1000m比例下降，有風扇機型環境溫度依每5℃/1000m比例下降。
